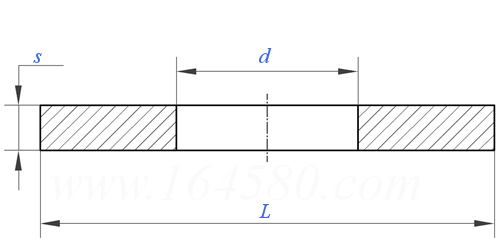

平墊圈 HB 1- 521 - 2002

選擇規格尺寸點擊↓

1.4

1.6

2.5

3.5

尺寸單位: mm

掃一掃分享

單重計算公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

規格

1.4

1.6

2.5

3.5

d	最小值=公稱 (H14)
	最大值

1.1	1.5	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4	9.5	10.5	13
1.35	1.75	1.95	2.45	2.95	3.5	4	4.6	5.6	6.76	7.76	8.76	9.86	10.93	13.43

千件鋼制重≈kg

S=1時理論重量

規格

d	最小值=公稱 (H14)
	最大值

15	15.5	17	19	21	23	25	28	31	34	38	41	44	47	50
15.43	15.93	17.43	19.52	21.52	23.52	25.52	28.52	31.62	34.62	38.62	41.62	44.62	47.62	50.62

千件鋼制重≈kg

S=1時理論重量

①,L公差（h14）
②,S＞1.6時，允許金屬沖切表面的粗糙度為R_n25。

技術條件和引用标準

材料
10
20
30CrMnSiA
1Cr18Ni9Ti
L6-M
LF21-M
LY12-CZ
H62-M
H62-Y
H62-M防磁
T2-M

限用厚度：0.1~0.3；表面處理：氧化

限用厚度：0.5~5.0；表面處理：鍍鋅鈍化、鍍镉鈍化

限用厚度：0.5~5.0；熱處理σ_b=1080~1280MPa；表面處理：鍍鋅鈍化、鍍镉鈍化

限用厚度：0.1~3.0

限用厚度：0.5~3.0

限用厚度：0.5~3.0；表面處理：陽極化

限用厚度：0.5~5.0；表面處理：陽極化

限用厚度：0.1~5.0；表面處理：鈍化

限用厚度：0.1~5.0；表面處理：鍍銀、鍍錫

限用厚度：0.1~5.0；表面處理：鈍化

限用厚度：0.5~5.0

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.3 - 2020

緊固件公差平墊圈

注：技術數據僅供參考，請以官方原件為準！
