手動套筒扳手 - 6.3系列套筒 GB /T 3390.1 - 2013

選擇規格尺寸 點擊↓

3.2

4

4.5

5

5.5

6

7

8

9

10

11

12

13

14

15

16

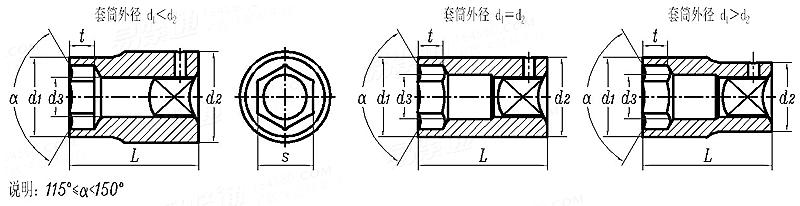

GB /T 3390.1 - 2013 手動套筒扳手 - 6.3系列套筒

尺寸單位: mm
國标GB /T3390.1 - 2013 GB3390.1 3390.1GB 手動套筒扳手 - 6.3系列套筒
GB /T 3390.1 - 2013 手動套筒扳手 - 6.3系列套筒
掃一掃分享
規格
3.2 4 4.5 5 5.5 6 7 8
s 公稱
t 最小值
d1 最大值
d2 最大值
d3 參考 最小值
L A型 最大值
B型 最小值
最小試驗扭矩 M/(N·m)
3.2 4 4.5 5 5.5 6 7 8
1.8 2.1 2.3 2.4 2.7 3.1 3.5 4.24
5.9 6.9 7.9 8.2 8.8 9.4 11 12.2
12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5
1.9 2.4 2.4 3 3.6 4 4.8 6
26 26 26 26 26 26 26 26
45 45 45 45 45 45 45 45
7.08 10.4 12.6 15.1 17.8 20.6 26.8 33.6
規格
9 10 11 12 13 14 15 16
s 公稱
t 最小值
d1 最大值
d2 最大值
d3 參考 最小值
L A型 最大值
B型 最小值
最小試驗扭矩 M/(N·m)
9 10 11 12 13 14 15 16
4.51 4.74 5.54 5.74 6.04 6.74 7 7.19
13..5 14.1 16 17.2 18.5 19.7 21.5 22
13.5 14.7 16 17.2 18.5 19.7 21.5 22
6.5 7.2 8.4 9 9.6 10.5 11.3 12.3
26 26 26 26 26 26 26 26
45 45 45 45 45 45 45 45
41.1 49.1 57.8 67 68.6 68.6 68.6 68.6
①,根據套筒的長度分為普通型(A 型)和加長型(B 型)。

技術條件和引用标準

表面處理
表面質量
傳動方孔
硬度
試驗方法
套筒應進行電鍍或其他表面處理。
經電鍍處理的套筒,其電鍍層厚度應不低于6μm。
經電鍍處理的套簡,其表面應色澤均勻,不應有氣孔、漏鍍、起層等影響保護性能和使用壽命的缺陷。
經發黑處理或其他化合物生成處理的套筒,其表面應色澤均勻,不應有明顯的斑點及露底現象,且有一層防鏽保護塗層。
套筒應壁厚均勻,内外表面不應有裂紋、毛刺等影響外觀和使用功能的缺陷。六角孔和十二角孔的表面粗糙度Ra 值應不大于25μm 。
符合GB/T 3390. 2 的規定。
s ≤ 34mm,硬度:≥39 HRC
34<s ≤ 80mm,硬度:≥35 HRC
套筒的基本尺寸采用符合GB/T 1957 規定的專用量規或通用量具檢驗。
電鍍層厚度檢驗按GB/T 4955 或GB/T 6462 的規定進行。
套筒的表面質量用目測檢驗,表面粗糙度檢驗采用符合GB/T 6060. 2 規定的标準樣塊進行。
套筒的硬度試驗按GB/T 230. 1 的規定,在套筒工作部分的外表面上進行。
注:技術數據僅供參考,請以官方原件為準!
