十字槽螺釘旋具旋杆 PH型 QB /T 2564.3 (PH) - 2012

☆ 收藏

選擇規格尺寸點擊↓

尺寸單位: mm

輕工行業QB /T2564.3 (PH) - 2012 QB2564.3 256 十字槽螺釘旋具旋杆 PH型

在線制圖

掃一掃分享

公差

槽号

D	旋杆公稱直徑
b	最大值
	最小值
e	最大值
	最小值
f	最大值
	最小值
g	最大值
	最小值
L	最小值
α	最大值
	最小值
β	最大值
	最小值
最小試驗扭矩/(N·m)，M_手用
最小試驗扭矩/(N·m)，M_機用

3	4.5	6	8	10
0.61	1.03	1.56	2.52	3.6
0.56	0.98	1.51	2.47	3.55
0.38	0.54	1.13	2.12	2.76
0.29	0.49	1.08	2.07	2.71
0.31	0.53	0.64	0.81	1.12
0.26	0.48	0.59	0.73	1.04
0.84	1.3	2.31	3.84	5.11
0.79	1.25	2.26	3.79	5.06
2.78	2.78	4.37	6.74	8.34
/	138°30'	140°30'	146°30'	153°30'
/	138°00'	140°00'	146°00'	153°00'
7°00'	7°00'	5°45'	5°45'	7°00'
6°30'	6°30'	5°15'	5°15'	6°30'
1	3.5	8.2	19.5	38
1	3.9	10.3	32	88.7

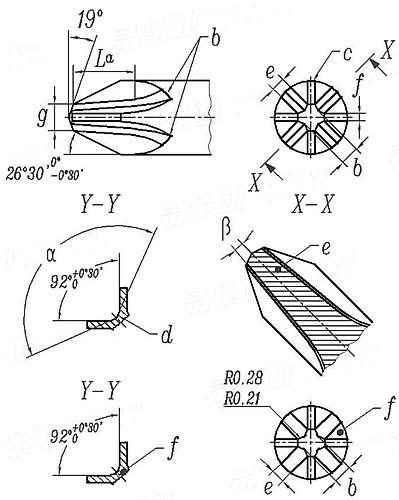

①,a：槽底直線長度。
②,b：弧度依據制造方法。
③,c：四槽均分為90°。
④,d：0号槽詳見圖 f 。
⑤,e：Y-Y剖面，槽角應在長度L的終部測得。
⑥,f：0号槽。
⑦,旋杆從工作端部頂端起，至少在其3倍于公稱直徑的長度内，手用旋杆的硬度不應低于54HRC，機用旋杆的硬度不應低于58HRC，旋杆其餘部分的硬度不應低于50HRC。

替代列表

QB /T 2564.3PH - 2012

同版本產品組 (2)

QB /T 2564.3 (PH) - 2012

十字槽螺釘旋具旋杆 PH型

QB /T 2564.3 (PZ) - 2012

十字槽螺釘旋具旋杆 PZ型

引用參考 (3)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！
