小型電動機滾珠軸承軸向調整用 - 波形彈簧墊圈 DIN 42013 - 1988

☆ 收藏

選擇規格尺寸點擊↓

尺寸單位: mm

德标DIN 42013 - 1988 DIN42013 42013DIN 小型電動機滾珠軸承軸向調整用 - 波形彈簧墊圈

在線制圖

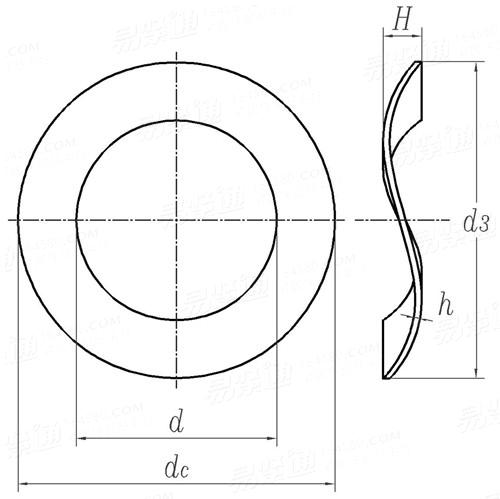

DIN 42013 - 1988 小型電動機滾珠軸承軸向調整用 - 波形彈簧墊圈

掃一掃分享

單重計算公差

螺紋規格
d

d	最小值
d_c	最大值=公稱
d_c	最小值
d₃	最小值
h	≈
H

7.5	8.5	10	12	13	16	17	19	20	23	25	28	31	33
10.9	12.9	15.9	18.8	21.8	23.8	25.8	27.8	29.8	31.8	34.8	39.8	41.8	46.8
10.8	12.8	15.8	18.7	21.7	23.7	25.7	27.7	29.7	31.7	34.7	39.7	41.7	46.7
10	11.7	14.2	17.1	19.6	21.8	23.2	25.3	26	28	29.3	35.8	38	44.5
0.15	0.15	0.15	0.2	0.2	0.2	0.25	0.25	0.25	0.3	0.3	0.3	0.35	0.35
0.5	0.5	0.8	0.8	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5

引用參考 (5)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
