首頁 產品與标準 DIN 137 (B) - 1987 波形彈性墊圈

波形彈性墊圈 DIN 137 (B) - 1987

查看供應商

選擇規格尺寸 點擊↓

3

3.5

4

5

6

7

8

10

12

14

16

18

20

22

24

27

30

33

36

39

42

45

48

52

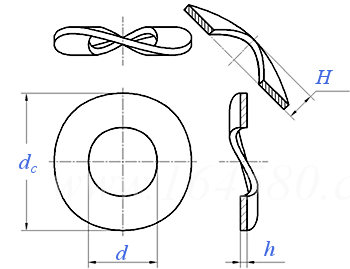

DIN 137 (B) - 1987 波形彈性墊圈

尺寸單位: mm
德标DIN 137 (B) - 1987 DIN137 137DIN 波形彈性墊圈
模型下載 替
DIN 137 (B) - 1987 波形彈性墊圈
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
3 3.5 4 5 6 7 8 10 12 14 16 18
d H14 最小值
最大值
dc js16 公稱
最大值
最小值
h 公稱
最大值
最小值
H 最大值
最小值
千件重(鋼制)≈kg ≈
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5 13 15 17 19
3.5 4 4.6 5.6 6.76 7.76 8.76 10.93 13.43 15.43 17.43 19.52
8 8 9 11 12 14 15 21 24 28 30 34
8.45 8.45 9.45 11.55 12.55 14.55 15.55 21.65 24.65 28.65 30.65 34.8
7.55 7.55 8.55 10.45 11.45 13.45 14.45 20.35 23.35 27.35 29.35 33.2
0.5 0.5 0.5 0.5 0.5 0.8 0.8 1 1.2 1.6 1.6 1.6
0.55 0.55 0.55 0.55 0.55 0.86 0.86 1.07 1.27 1.68 1.68 1.68
0.45 0.45 0.45 0.45 0.45 0.74 0.74 0.93 1.13 1.52 1.52 1.52
1.6 1.8 2 2.2 2.6 3 3 4.2 5 6 6.4 6.6
0.8 0.9 1 1.1 1.3 1.5 1.5 2.1 2.5 3 3.2 3.3
0.166 0.154 0.193 0.286 0.318 0.7 0.762 2.04 3.01 5.51 6.03 7.84
公稱直徑
20 22 24 27 30 33 36 39 42 45 48 52
d H14 最小值
最大值
dc js16 公稱
最大值
最小值
h 公稱
最大值
最小值
H 最大值
最小值
千件重(鋼制)≈kg ≈
21 23 25 28 31 34 37 40 43 46 50 54
21.52 23.52 25.52 28.52 31.62 34.62 37.62 40.62 43.62 46.62 50.62 54.74
36 40 44 50 56 60 68 72 78 85 92 98
36.8 40.8 44.8 50.8 56.95 60.95 68.95 72.95 78.95 86.1 93.1 99.1
35.2 39.2 43.2 49.2 55.05 59.05 67.05 71.05 77.05 83.9 90.9 96.9
1.6 1.8 1.8 2 2.2 2.2 2.5 2.8 3 3 3.5 3.5
1.68 1.9 1.9 2.1 2.3 2.3 2.65 2.95 3.2 3.2 3.7 3.7
1.52 1.7 1.7 1.9 2.1 2.1 2.35 2.65 2.8 2.8 3.3 3.3
7.4 7.8 8.2 9.4 10 10.6 11.6 12.8 13.6 14.2 15.6 16.4
3.7 3.9 4.1 4.7 5 5.3 5.8 6.4 6.8 7.1 7.8 8.2
8.43 11.9 14.5 21.1 29.5 33.1 50.2 61.8 78.3 94.5 129 144
替代列表
DIN 137(B) - 1987 DIN 137(B) - 1994

同版本產品組

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
注：技術數據僅供參考，請以官方原件為準！
