首頁 產品與标準 GJB 3371 (/65) - 1998 半圓頭錐端螺栓

半圓頭錐端螺栓 GJB 3371 (/65) - 1998

☆ 收藏

選擇規格尺寸 點擊↓

M4

M5

M6

M8

M10


尺寸單位: mm
軍标GJB 3371 (/65) - 1998 GJB3371 3371GJB 半圓頭錐端螺栓
在線制圖

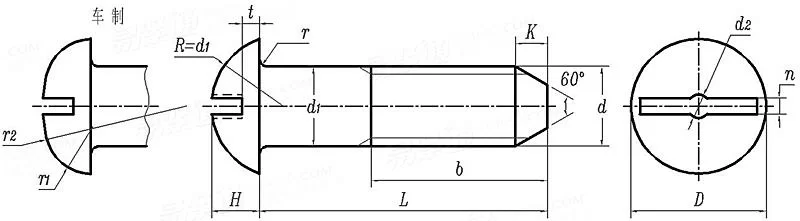

GJB 3371 (/65) - 1998 半圓頭錐端螺栓
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
公稱直徑
d
M4 M5 M6 M8 M10
P 螺距
d1 h12 最大值=公稱
最小值
H h14 最大值=公稱
最小值
D h14 最大值=公稱
最小值
b 參考
r ±0.2
r1 參考
r2 參考
n H12 最小值=公稱
最大值
t h14 最大值=公稱
最小值
k 參考
d2
0.7 0.8 1 1.25 1.5
4 5 6 8 10
3.88 4.88 5.88 7.85 9.85
2.4 3 3.5 5 6
2.15 2.75 3.2 4.7 5.7
7 9 10 14 17
6.64 8.64 9.64 13.57 16.57
9.5 12.5 14 15.5 19
0.3 0.3 0.5 0.8 0.8
2.4 3 3.5 5 6
6 9 11 16 18
1 1.2 1.5 1.5 2
1.1 1.3 1.6 1.6 2.1
0.8 1 1.5 1.5 1.5
0.55 0.75 1.25 1.25 1.25
1.5 2 3 3.5 4
1.8 2.2 2.5 2.5 3
千件鋼制重≈kg
- - - - -
①,當d1 ≤ 5mm時，r不大于0.3mm。

同版本產品組 (26)

GJB 3371 (/1~/9) - 1998
GJB 3371 (/1~/9) - 1998
普通螺紋螺栓
GJB 3371 (/10 ~ /18) - 1998
GJB 3371 (/10 ~ /18) - 1998
短螺紋小六角頭螺栓
GJB 3371 (/19) - 1998
GJB 3371 (/19) - 1998
光杆公差帶f9六角頭螺栓
GJB 3371 (/77~/78) - 1998
GJB 3371 (/77~/78) - 1998
光杆公差帶r6短螺紋六角頭螺栓
GJB 3371 (/20) - 1998
GJB 3371 (/20) - 1998
光杆公差帶f9短螺紋小六角頭螺栓
GJB 3371 (/21~/24) - 1998
GJB 3371 (/21~/24) - 1998
光杆公差帶h8短螺紋小六角頭螺栓
GJB 3371 (/25~/28) - 1998
GJB 3371 (/25~/28) - 1998
鉸鏈連接用光杆公差帶f7小六角頭螺栓
GJB 3371 (/29~/32) - 1998
GJB 3371 (/29~/32) - 1998
鉸鏈連接用光杆公差帶h6小六角頭螺栓
GJB 3371 (/33~/39) - 1998
GJB 3371 (/33~/39) - 1998
圓柱頭螺栓
GJB 3371 (/40~/44) - 1998
GJB 3371 (/40~/44) - 1998
頭部帶保險孔的圓柱頭螺栓
GJB 3371 (/45~/47) - 1998
GJB 3371 (/45~/47) - 1998
開槽扁圓頭螺栓
GJB 3371 (/48~/56) - 1998
GJB 3371 (/48~/56) - 1998
100°沉頭螺栓
GJB 3371 (/57~/60) - 1998
GJB 3371 (/57~/60) - 1998
十字槽100°沉頭螺栓
GJB 3371 (/61) - 1998
GJB 3371 (/61) - 1998
光杆公差帶f9 100°沉頭螺栓
GJB 3371 (/62) - 1998
GJB 3371 (/62) - 1998
光杆公差帶f9 十字槽100°沉頭螺栓
GJB 3371 (/63) - 1998
GJB 3371 (/63) - 1998
光杆公差帶h8短螺紋 100°沉頭螺栓
GJB 3371 (/64) - 1998
GJB 3371 (/64) - 1998
光杆公差帶h8短螺紋十字槽 100°沉頭螺栓
GJB 3371 (/65) - 1998
GJB 3371 (/65) - 1998
半圓頭錐端螺栓
GJB 3371 (/66) - 1998
GJB 3371 (/66) - 1998
扁圓頭錐端螺栓
GJB 3371 (/67) - 1998
GJB 3371 (/67) - 1998
100°沉頭錐端螺栓
GJB 3371 (/68) - 1998
GJB 3371 (/68) - 1998
十字槽 100°錐端沉頭螺栓
GJB 3371 (/69) - 1998
GJB 3371 (/69) - 1998
光杆公差帶f9短螺紋六角頭螺栓
GJB 3371 (/70~/76) - 1998
GJB 3371 (/70~/76) - 1998
半圓頭螺栓
GJB 3371 (/79~/82) - 1998
GJB 3371 (/79~/82) - 1998
錐型螺栓
GJB 3371 (/83) - 1998
GJB 3371 (/83) - 1998
光杆公差帶r6短螺紋 100°沉頭螺栓
GJB 3371 (/84) - 1998
GJB 3371 (/84) - 1998
光杆公差帶r6短螺紋十字槽 100°沉頭螺栓

技術條件和引用标準

材料
熱處理及表面處理
-
30CrMnSiA
熱處理：σb=1100~1280MPa
表面處理：d1 ≤ 8mm 鍍鋅鈍化，d1＞8mm 鍍镉鈍化
标志按 HB 0-3-83。
其餘要求按通用規範 GJB 3375。

引用參考 (14)

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇） 非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
