架空電力線的連接螺栓 S型 DIN 48073 - 1975

選擇規格尺寸點擊↓

尺寸單位: mm

德标DIN 48073 - 1975 DIN48073 48073DIN 架空電力線的連接螺栓 S型

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照

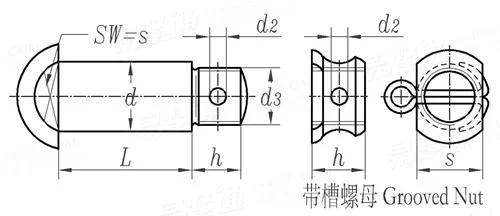

規格

d	公稱
	最大值
	最小值
d₂
d₃
h	最大值
	最小值
s
适用開口銷 DIN 94-Cu

13	19	22	25	28	32
13.3	19.3	22.5	25.3	28.4	32.5
12.4	18.4	21.7	24.2	27.2	31.2
5	5	5	6	6	6
M12	M16*1.5	M18*1.5	M22*1.5	M24*2	M27*2
16	18	18	18	22	22
12	14	14	14	18	18
19	24	27	32	36	41
4*25	4*40	4*40	5*50	5*50	5*71

①,L（偏差值+2,0）
S13，L_公稱：28，32，40，45
S19，L_公稱：34，38，43，48，52，60，105，125，145，165，185，205，225
S22，L_公稱：34，38，43，48，52，57，60，66
S25，L_公稱：48，65，110，130，150，170，190，210，230，250，270，290，310，330
S28，L_公稱：43，48，52，57，75，83，215，235，255，275，295，315，335
S32，L_公稱：43，48，52，57，83，215，235，255，275，295，315，335

采用标準

DIN 94

開口銷

引用參考

GB /T 1172

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代号

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
