首頁 產品與标準 YJT 5007 (307) SBI 307 型 内六角三孔型自攻螺套 - 短款

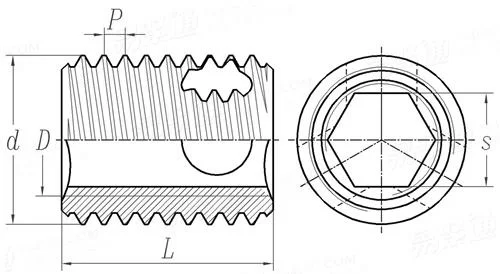

SBI 307 型 内六角三孔型自攻螺套 - 短款 YJT 5007 (307)

選擇規格尺寸 點擊↓

M4

M5

M6

M8

M10

M12

YJT 5007 (307) SBI 307 型 内六角三孔型自攻螺套 - 短款

尺寸單位: mm
企标YJT 5007 (307) YJT5007 5007YJT SBI 307 型 内六角三孔型自攻螺套 - 短款
YJT 5007 (307) SBI 307 型 内六角三孔型自攻螺套 - 短款
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照
螺紋規格
D
M4 M5 M6 M8 M10 M12
d 外螺紋直徑
P 螺距
L 長度
s 最小值=公稱
最大值
參考鑽孔直徑
盲孔最小鑽孔深度
6.5 8 10 12 14 16
0.8 1 1.25 1.5 1.5 1.75
6 7 8 9 10 12
3.2 4.1 4.9 6.6 8.3 10.1
3.3 4.2 5.0 6.7 8.4 10.2
6.1 ~ 6.2 7.6 ~ 7.7 9.5 ~ 9.6 11.3 ~ 11.5 13.3 ~ 13.5 15.2 ~ 15.4
8 9 10 11 13 15

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
