内鍵槽球面端緊定螺釘 ASME/ANSI B 18.3 - 2003 (R2008)

選擇規格尺寸 點擊↓

0#

1#

2#

3#

4#

5#

6#

8#

10#

1/4

5/16

3/8

7/16

1/2

5/8

3/4

7/8

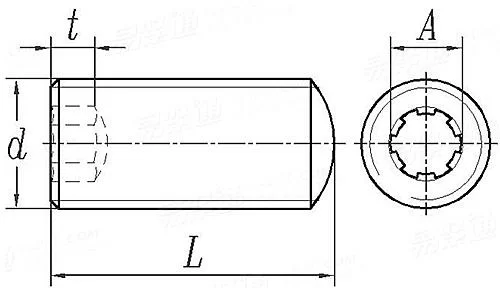

ASME/ANSI B 18.3 - 2003 (R2008) 内鍵槽球面端緊定螺釘

尺寸單位: inch
美标ASME/ANSI B18.3 - 2003 (R2008) ASME/AN 内鍵槽球面端緊定螺釘
ASME/ANSI B 18.3 - 2003 (R2008) 内鍵槽球面端緊定螺釘
掃一掃分享
公差 美制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級
螺紋規格
d
0# 1# 2# 3# 4# 5# 6# 8# 10#
d 螺紋直徑
PP 粗牙/UNC
細牙/UNF
超細牙/UNEF
A 公稱數量
公稱尺寸
t 最小值
L 公稱
0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1640 0.1900
- 64.0 56.0 48.0 40.0 40.0 32.0 32.0 24.0
80.0 72.0 64.0 56.0 48.0 44.0 40.0 36.0 32.0
- - - - - - - - -
4 4 4\6 4\6 6 4\6 6\4 6 6
0.033 0.033 0.048 0.048 0.060 0.069\0.072 0.072\0.076 0.096 0.111
0.026 0.035 0.040 0.040 0.045 0.055 0.055 0.080 0.080
0.13 0.19 0.19 0.19 0.19 0.19 0.25 0.25 0.25
螺紋規格
d
1/4 5/16 3/8 7/16 1/2 5/8 3/4 7/8
d 螺紋直徑
PP 粗牙/UNC
細牙/UNF
超細牙/UNEF
A 公稱數量
公稱尺寸
t 最小值
L 公稱
0.2500 0.3125 0.3750 0.4375 0.5000 0.6250 0.7500 0.8750
20.0 18.0 16.0 14.0 13.0 11.0 10.0 9.0
28.0 24.0 24.0 20.0 20.0 18.0 16.0 14.0
32.0 32.0 32.0 28.0 28.0 24.0 20.0 20.0
6 6 6 6 6 6 6 6
0.145 0.183 0.216 0.251 0.291 0.372 0.454 0.595
0.125 0.156 0.188 0.219 0.250 0.312 0.375 0.500
0.31 0.44 0.44 0.63 0.63 0.88 1.00 1.25
