盲孔式壓鉚螺母柱 Self-Clinching B BS

選擇規格尺寸點擊↓

4# -1

4# -2

6# -1

6# -2

8# -1

8# -2

10# -1

10# -2

1/4 -1

1/4 -2

M3 -1

M3 -2

M4 -1

M4 -2

M5 -1

M5 -2

M6 -1

M6 -2

尺寸單位: mm/inch

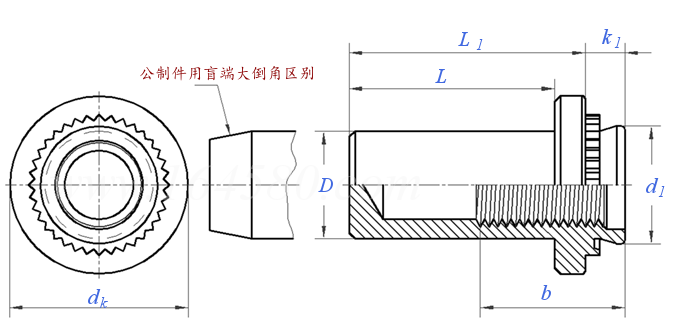

壓鉚件Self-Clinching B BS Self-ClinchingB B 盲孔式壓鉚螺母柱

模型下載

掃一掃分享

公差美制螺紋極限尺寸米/英制螺紋對照

适用螺紋

4#
-1

4#
-2

6#
-1

6#
-2

8#
-1

8#
-2

10#
-1

10#
-2

1/4
-1

P	螺距
PP	牙數
k₁	最大值
D	最大值
d₁	最大值
d_k	公稱
	最大值
	最小值
b	最小值
L	最大值
L₁	公稱
	最大值
	最小值
安裝孔尺寸	最小值=公稱
安裝孔尺寸	最大值
闆厚	最小值
代号	鋼
代号	不鏽鋼

-	-	-	-	-	-	-	-	-
40	40	32	32	32	32	32	32	20
0.038	0.054	0.038	0.054	0.038	0.054	0.038	0.054	0.054
0.150	0.150	0.169	0.169	0.204	0.204	0.235	0.235	0.305
0.165	0.165	0.187	0.187	0.212	0.212	0.249	0.249	0.343
0.250	0.250	0.280	0.280	0.310	0.310	0.340	0.340	0.430
0.260	0.260	0.290	0.290	0.320	0.320	0.350	0.350	0.440
0.240	0.240	0.270	0.270	0.300	0.300	0.330	0.330	0.420
0.210	0.210	0.230	0.230	0.280	0.280	0.280	0.280	0.310
0.335	0.335	0.335	0.335	0.385	0.385	0.385	0.385	0.500
0.380	0.380	0.380	0.380	0.440	0.440	0.440	0.440	0.560
0.390	0.390	0.390	0.390	0.450	0.450	0.450	0.450	0.570
0.370	0.370	0.370	0.370	0.430	0.430	0.430	0.430	0.550
0.166	0.166	0.1875	0.1875	0.213	0.213	0.250	0.250	0.344
0.169	0.169	0.1905	0.1905	0.216	0.216	0.253	0.253	0.347
0.040	0.056	0.040	0.056	0.040	0.056	0.040	0.560	0.056
B	B	B	B	B	B	B	B	B
BS	BS	BS	BS	BS	BS	BS	BS	BS

适用螺紋

1/4
-2

M3
-1

M3
-2

M4
-1

M4
-2

M5
-1

M5
-2

M6
-1

M6
-2

P	螺距
PP	牙數
k₁	最大值
D	最大值
d₁	最大值
d_k	公稱
	最大值
	最小值
b	最小值
L	最大值
L₁	公稱
	最大值
	最小值
安裝孔尺寸	最小值=公稱
安裝孔尺寸	最大值
闆厚	最小值
代号	鋼
代号	不鏽鋼

-	0.5	0.5	0.7	0.7	0.8	0.8	1	1
20	-	-	-	-	-	-	-	-
0.087	0.97	1.38	0.97	1.38	0.97	1.38	1.38	2.21
0.305	3.84	3.84	5.2	5.2	6.02	6.02	7.8	7.8
0.343	4.2	4.2	5.38	5.38	6.33	6.33	8.73	8.73
0.430	6.35	6.35	7.95	7.95	8.75	8.75	11.1	11.1
0.440	6.6	6.6	8.2	8.2	9	9	11.35	11.35
0.420	6.1	6.1	7.7	7.7	8.5	8.5	10.85	10.85
0.310	5.3	5.3	7.1	7.1	7.1	7.1	7.8	7.8
0.500	8.5	8.5	9.8	9.8	9.8	9.8	12.7	12.7
0.560	9.6	9.6	11.2	11.2	11.2	11.2	14.3	14.3
0.570	9.85	9.85	11.45	11.45	11.45	11.45	14.55	14.55
0.550	9.35	9.35	10.95	10.95	10.95	10.95	14.05	14.05
0.344	4.22	4.22	5.41	5.41	6.35	6.35	8.75	8.75
0.347	4.3	4.3	5.49	5.49	6.43	6.43	8.83	8.83
0.090	1	1.4	1	1.4	1	1.4	1.4	2.29
B	B	B	B	B	B	B	B	B
BS	BS	BS	BS	BS	BS	BS	BS	BS

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
