首頁 產品與标準 Self-Clinching CSS 12邊形埋頭式壓鉚螺柱 / 隔離柱 - 不鏽鋼

12邊形埋頭式壓鉚螺柱 / 隔離柱 - 不鏽鋼 Self-Clinching CSS

☆ 收藏

選擇規格尺寸 點擊↓

4#

6#

8#

10#

1/4

M3

M4

M5


尺寸單位: mm/inch

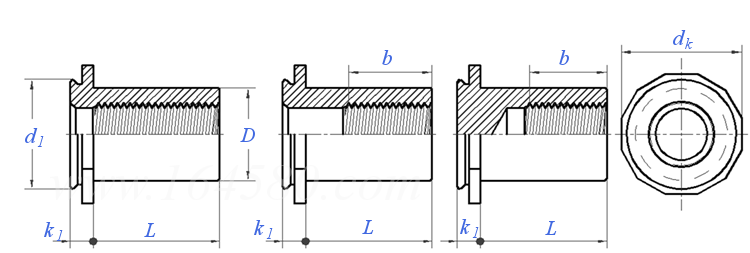

壓鉚件Self-Clinching CSS Self-ClinchingCSS 12邊形埋頭式壓鉚螺柱 / 隔離柱 - 不鏽鋼
在線制圖
Self-Clinching CSS 12邊形埋頭式壓鉚螺柱 / 隔離柱 - 不鏽鋼
掃一掃分享
公差 美制螺紋極限尺寸 米/英制螺紋對照
公稱長度L
适用螺紋
4# 6# 8# 10# 1/4 M3 M4 M5
P
PP
b 最小值
k1 最大值
D 最大值
d1 最大值
dk 公稱
闆厚 最小值
安裝孔尺寸 最小值=公稱
最大值
盲孔深度(最小值)
代号 不鏽鋼
- - - - - 0.5 0.7 0.8
40 32 32 32 20 - - -
0.188 0.25 0.25 0.375 0.375 5 6.5 9.6
0.41 0.41 0.41 0.41 0.41 1.04 1.04 1.04
0.165 0.213 0.245 0.290 0.354 4.2 6.23 7.37
0.212 0.289 0.311 0.343 0.389 5.39 7.9 8.72
0.250 0.312 0.344 0.375 0.438 6.35 8.74 9.53
0.62 0.62 0.62 0.62 0.62 1.6 1.6 1.6
0.213 0.290 0.312 0.344 0.390 5.41 7.92 8.74
0.216 0.293 0.315 0.347 0.393 5.49 8.00 8.82
0.43 0.43 0.43 0.43 0.43 1.1 1.1 1.1
CSS CSS CSS CSS CSS CSS CSS CSS
長度L
- - - - - - - -

引用參考 (3)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
