不鏽鋼彈性墊圈和鎖緊墊圈 - 第1部分：鞍形彈性墊圈 QJ 3247.1 - 2005

選擇規格尺寸 點擊↓

2

2.5

3

4

5

6

8

10

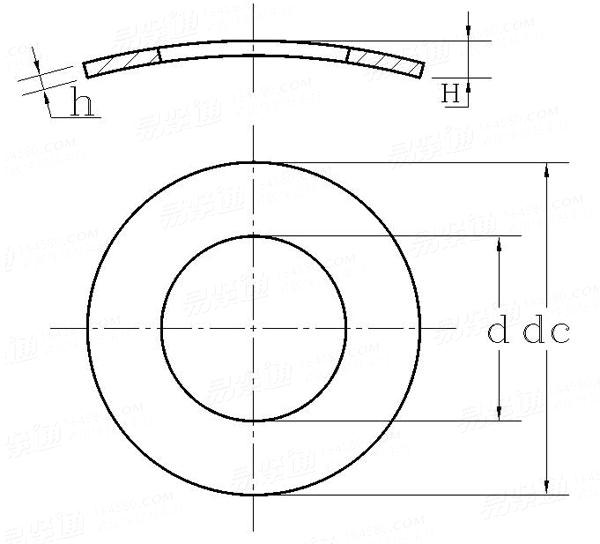

QJ 3247.1 - 2005 不鏽鋼彈性墊圈和鎖緊墊圈 - 第1部分：鞍形彈性墊圈

尺寸單位: mm
航天QJ 3247.1 - 2005 QJ3247.1 3247.1QJ 不鏽鋼彈性墊圈和鎖緊墊圈 - 第1部分：鞍形彈性墊圈
QJ 3247.1 - 2005 不鏽鋼彈性墊圈和鎖緊墊圈 - 第1部分：鞍形彈性墊圈
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
2 2.5 3 4 5 6 8 10
d 最大值
最小值
dc 最大值
最小值
H 最大值
最小值
h
千件重(鋼制)≈kg
2.45 2.95 3.5 4.6 5.6 6.76 8.76 10.93
2.2 2.7 3.2 4.3 5.3 6.4 8.4 10.5
4.5 5.5 6 8 10 11 15 18
4.2 5.2 5.7 7.64 9.64 10.57 14.57 17.57
1 1.1 1.3 1.6 1.8 2.2 3.4 4
0.5 0.55 0.65 0.8 0.9 1.1 1.7 2
0.3 0.3 0.4 0.5 0.5 0.5 0.5 0.8
0.02 0.04 0.05 0.12 0.2 0.22 0.43 0.97

采用标準

技術條件和引用标準

材料
硬度
其它要求
不鏽鋼 0Cr12Mn5Ni4Mo3AI
420HV~510HV。當墊圈的彈性試驗合格時，硬度指标僅供工藝參考。
QJ 3246-2005

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
