氣排釘 - U型氣排釘 DB37/T 2394 (U) - 2013

☆ 收藏

選擇規格尺寸點擊↓

同規格，其他部分尺寸不同

尺寸單位: mm

DB37/T2394 (U) - 2013 Others2394 2394Ot 氣排釘 - U型氣排釘

在線制圖

掃一掃分享

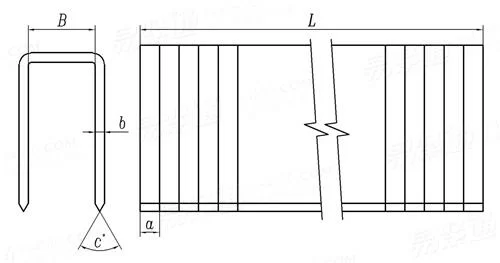

公差

規格

B	釘肩内寬(mm)	公稱
		最大值
		最小值
b	釘杆厚(mm)	公稱
		最大值
		最小值
a	釘杆寬(mm)	公稱
		最大值
		最小值
c	釘尖角度(c°)	公稱
		最大值
		最小值

3.9	9.9	3.8	8	9.9
4	10	3.9	8.1	10
3.8	9.8	3.7	7.9	9.8
0.55	0.55	1.02	1.33	1.33
0.57	0.57	1.04	1.35	1.35
0.53	0.53	1	1.31	1.31
1.14	1.14	1.26	1.61	1.61
1.16	1.16	1.28	1.63	1.63
1.12	1.12	1.24	1.59	1.59
60°	60°	60°	60°	60°
61°	61°	61°	61°	61°
59°	59°	59°	59°	59°

①,釘長（H）
規格( 20）：4；6； 8；10； 13；16；19；22
規格（18）：16；19；22；25；28；32；38；40
規格（16）：22； 25；28；32；38；44；50

同版本產品組 (3)

DB37/T 2394 (T) - 2013

氣排釘 - T型氣排釘

DB37/T 2394 (U) - 2013

氣排釘 - U型氣排釘

DB37/T 2394 (P) - 2013

氣排釘 - P型氣排釘

引用參考 (3)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

類似标準及供貨信息 (1)

[澳标]
AS 2334 (T16) - 1980

U形釘，訂書釘 [Table 16]
Fencing Staples

标準編号 / Standard Code： DB37/T 2394 (U) - 2013
中文名稱 / Chinese Name： 氣排釘 - U型氣排釘
英文名稱 / English Name： Pneumatic Nails - Type U
數據來源 / Data Source： 易緊通 YJT Fastener Database（164580.com）
中文頁面 / Chinese Page： 查看中文頁面
English Page： View English Page

Data Source: YJT Fastener Database (164580.com)
Standard: DB37/T 2394 (U) - 2013
Chinese Name: 氣排釘 - U型氣排釘
English Name: Pneumatic Nails - Type U
