氣排釘 - T型氣排釘 DB37/T 2394 (T) - 2013

選擇規格尺寸點擊↓

尺寸單位: mm

DB37/T2394 (T) - 2013 Others2394 2394Ot 氣排釘 - T型氣排釘

在線制圖

掃一掃分享

公差

規格

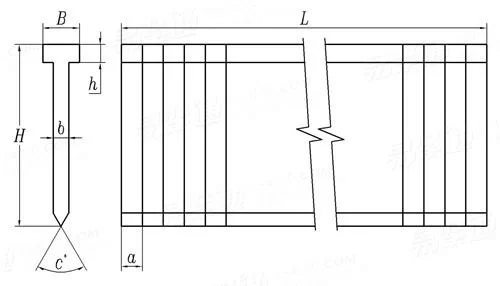

b	釘杆厚(mm)	公稱
		最大值
		最小值
a	釘杆寬(mm)	公稱
		最大值
		最小值
B	釘帽寬(mm)	公稱
		最大值
		最小值
h	釘帽厚(mm)	公稱
		最大值
		最小值
c	釘尖角度(c°)	公稱
		最大值
		最小值

0.85	1.02	1.2	1.33	1.7
0.87	1.04	1.22	1.35	1.72
0.83	1	1.18	1.31	1.68
1.15	1.27	1.6	1.65	2.3
1.17	1.29	1.62	1.67	2.32
1.13	1.25	1.58	1.63	2.28
1.9	2	2.8	2.8	3.8
2	2.1	2.9	2.9	3.9
1.8	1.9	2.7	2.7	3.7
0.8	1	1	1.5	2
0.9	1.1	1.1	1.6	2.1
0.7	0.9	0.9	1.4	1.9
60°	60°	60°	60°	60°
61°	61°	61°	61°	61°
59°	59°	59°	59°	59°

①,釘長（H）
規格( 19、18）：10；15； 20； 25； 30；35；40；45；50
規格（ 17、16、14）：18；25；32；38；45；50；57；64

同版本產品組

DB37/T 2394 (T) - 2013

氣排釘 - T型氣排釘

DB37/T 2394 (U) - 2013

氣排釘 - U型氣排釘

DB37/T 2394 (P) - 2013

氣排釘 - P型氣排釘

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

注：技術數據僅供參考，請以官方原件為準！
