帶密封圈十字槽盤頭螺釘 MS 3212B - 1986

☆ 收藏

選擇規格尺寸點擊↓

10#

1/4

同規格，其他部分尺寸不同

括号内尺寸為非優選

尺寸單位: inch

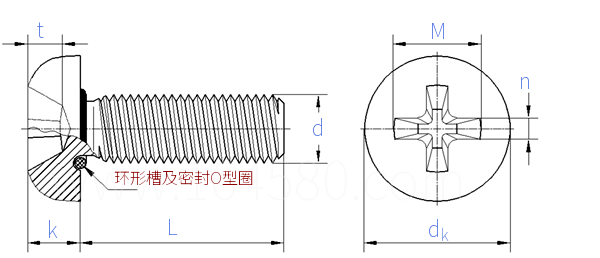

美國軍标MS 3212B - 1986 MS3212B 3212BMS 帶密封圈十字槽盤頭螺釘

在線制圖

掃一掃分享

單重計算公差美制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積

螺紋尺寸
d

10#

1/4

PP
d_k	最大值
	最小值
k	最大值
	最小值
M	最大值
	最小值
t	最大值
	最小值
n	最小值
槽号

40UNC-2A	32UNC-2A	32UNC-2A	32UNC-2A	24UNC-2A	20UNC-2A
0.238	0.294	0.347	0.403	0.403	0.517
0.205	0.256	0.306	0.357	0.357	0.473
0.080	0.097	0.115	0.133	0.133	0.175
0.070	0.087	0.105	0.122	0.122	0.162
0.122	0.166	0.182	0.199	0.199	0.281
0.109	0.153	0.169	0.186	0.186	0.268
0.078	0.091	0.108	0.124	0.124	0.161
0.060	0.066	0.082	0.100	0.100	0.135
0.019	0.028	0.030	0.031	0.031	0.036
1	2	2	2	2	3

規格代碼

①,螺紋應符合：FED-STD-H28。
螺紋長度應符合：ANSI B18.6.3-1972。
十字槽尺寸應符合：ANSI B18.6.3-1972 中 I型十字槽盤頭機械螺釘的規定。
②,螺釘主體：符合 MIL-S-82496 的耐腐蝕鋼（CRES）
O型圈：符合 MIL-S-82496 的 A 組分矽橡膠（耐受符合 TT-S-735标準的IV型石油基油) 。
鈍化處理：螺釘表面應按 QQ-P-35 标準進行鈍化處理。
③,自鎖元件應為符合：MIL-F-18240及MS15981标準的非金屬元件。
④,零件編号（PIN）規則：普通型——格式為"前綴+短劃線數字"（例如：MS3212-27）；自鎖型——需在短劃線數字後增加字母L（例如：MS3212-27L）。

引用參考 (3)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

類似标準及供貨信息 (2)

1		[代碼] YJT 4021	螺釘與密封橡膠圈組合 [原YJT /YR1089] [Previously YJT /YR1089] 供應商(1)
2		[美國軍标] MS 3213A - 1998	帶密封圈十字槽盤頭螺釘 Screws, Machine, Pan Head, Cross Recessed, Self-Sealing, Integral Fluorosilicone O-Ring, Plain and Self-Locking

标準編号 / Standard Code： MS 3212B - 1986
中文名稱 / Chinese Name： 帶密封圈十字槽盤頭螺釘
英文名稱 / English Name： Screws, Machine, Pan Head, Cross-Recessed, Self-Sealing, Integral Silicone O-Ring, Plain and Self-Locking
