六角法蘭面粗杆螺栓 粗牙 A級 [Table 3] JIS B 1189 (ISO 15071S) - 2014

選擇規格尺寸 點擊↓

M5

M6

M8

M10

M12

(M14)

M16

括号内尺寸為非優選
JIS B 1189 (ISO 15071S) - 2014 六角法蘭面粗杆螺栓 粗牙 A級 [Table 3]

尺寸單位: mm
日标JIS B1189 (ISO 15071S) - 2014 JIS1189 六角法蘭面粗杆螺栓 粗牙 A級 [Table 3]
JIS B 1189 (ISO 15071S) - 2014 六角法蘭面粗杆螺栓 粗牙 A級 [Table 3]
掃一掃分享
單重計算 公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量 螺紋長度
螺紋規格
d
M5 M6 M8 M10 M12 (M14) M16
P 螺距
b 參考 L≤125
125＜L≤200
L＞200
c 最小值
da F型 最大值
U型 最大值
dc 最大值
ds 最大值
最小值
du 最大值
dw 最小值
e 最小值
k 最大值
k1 最小值
f 最大值
r1 最小值
r2 最大值
r3 最大值
最小值
r4 參考值
s 最大值
最小值
V 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2
16 18 22 26 30 34 38
/ / 28 32 36 40 44
/ / / / / / 57
1 1.1 1.2 1.5 1.8 2.1 2.4
5.7 6.8 9.2 11.2 13.7 15.7 17.7
6.2 7.5 10 12.5 15.2 17.7 20.5
11.4 13.6 17 20.8 24.7 28.6 32.8
5 6 8 10 12 14 16
4.82 5.82 7.78 9.78 11.73 13.73 15.73
5.5 6.6 8.8 10.8 12.8 14.8 17.2
9.4 11.6 14.9 18.7 22.5 26.4 30.6
7.59 8.71 10.95 14.26 16.5 19.86 23.15
5.6 6.9 8.5 9.7 12.1 12.9 15.2
2.3 2.9 3.8 4.3 5.4 5.6 6.8
1.4 1.6 2.1 2.1 2.1 2.1 3.2
0.2 0.25 0.4 0.4 0.6 0.6 0.6
0.3 0.4 0.5 0.6 0.7 0.9 1
0.25 0.26 0.36 0.45 0.54 0.63 0.72
0.10 0.11 0.16 0.20 0.24 0.28 0.32
4 4.4 5.7 5.7 5.7 5.7 8.8
7 8 10 13 15 18 21
6.78 7.78 9.78 12.73 14.73 17.73 20.67
0.15 0.20 0.25 0.30 0.35 0.45 0.50
0.05 0.05 0.10 0.15 0.15 0.20 0.25
千件鋼制重≈kg
- - - - - - -
螺紋長度b
- - - - - - -
替代列表
JIS B 1189ISO 15071 - 2005 JIS B 1189ISO 15071S - 2014
等效标準
國标 GB 國際 ISO 德标 DIN 歐标 EN 日标 JIS
GB /T 16674.1
ISO 15071
DIN EN 1662
EN 1662
JIS B 1189ISO 15071
以上有部分标準可能為近似等效，如有異議以标準原件為準

采用标準

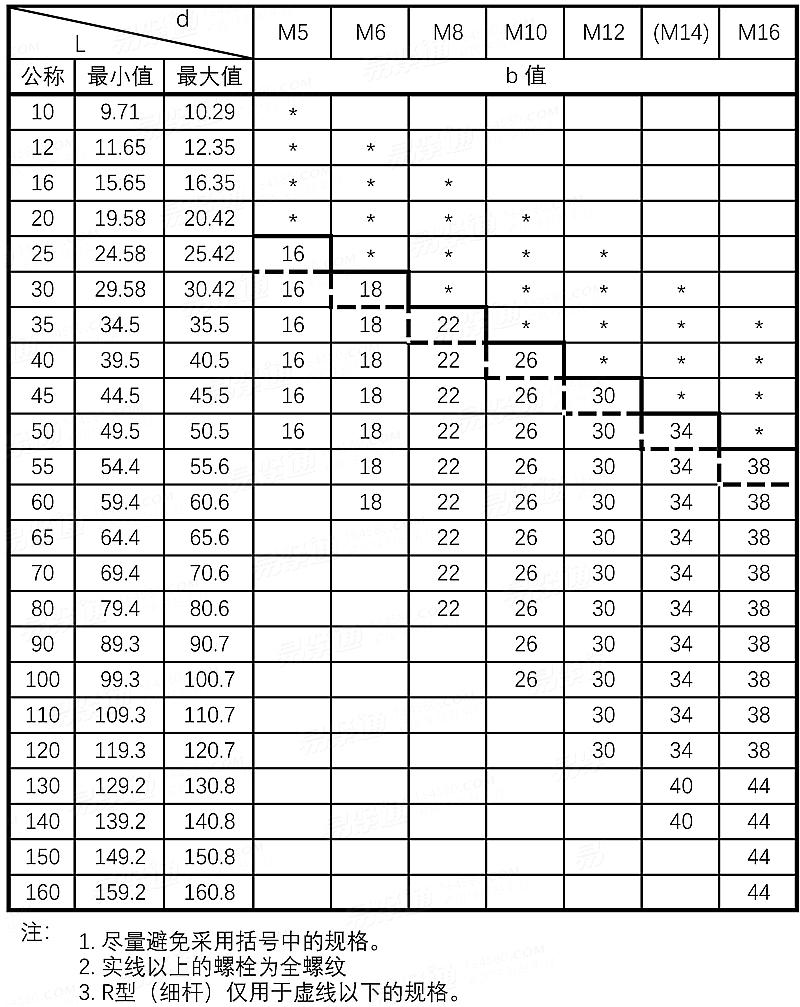

螺紋長度b與螺釘總長L關系表

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 197 - 2018
普通螺紋 公差
注：技術數據僅供參考，請以官方原件為準！
