六角開槽薄螺母 DIN 979 - 2013

選擇規格尺寸 點擊↓

M6

(M7)

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

(M27)

M30

(M33)

M36

(M39)

M42

(M45)

M48

(M52)

括号内尺寸為非優選

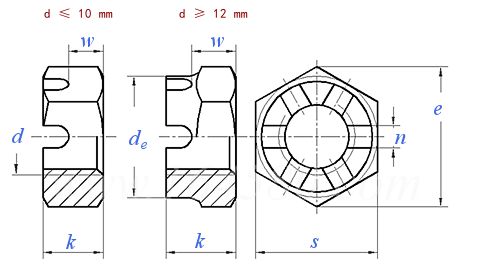

DIN  979 - 2013 六角開槽薄螺母

尺寸單位: mm
德标DIN 979 - 2013 DIN979 979DIN 六角開槽薄螺母
德标DIN 979 - 2013 DIN979 979DIN 六角開槽薄螺母
DIN  979 - 2013 六角開槽薄螺母
掃一掃分享
螺紋尺寸
d
M6 (M7) M8 M10 M12 (M14) M16 (M18) M20 (M22)
P 螺距(粗牙)
細牙
細牙
de 最大值
最小值
e 最小值
k 最大值=公稱
最小值
w 最大值
最小值
n 最大值
最小值
s 最大值=公稱
最小值
槽數
1 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5
/ / 1 1 1.5 1.5 1.5 1.5 2 1.5
/ / / 1.25 1.25 / / 2 1.5 2
/ / / / 16 18 22 25 28 32
/ / / / 15.57 17.57 21.48 24.3 27.3 31
11.05 12.12 14.38 17.77 20.03 23.35 26.75 29.56 32.95 37.29
5 5.5 6.5 8 10 11 13 15 16 18
4.7 5.2 6.14 7.64 9.64 10.57 12.57 14.3 15.3 17.3
2.5 3 3.5 4 5 6 7 9 10 10
2.25 2.75 3.2 3.7 4.7 5.7 6.64 8.64 9.64 9.64
2.25 2.25 2.75 3.05 3.8 3.8 4.8 4.8 4.8 5.8
2 2 2.5 2.8 3.5 3.5 4.5 4.5 4.5 5.5
10 11 13 16 18 21 24 27 30 34
9.78 10.73 12.73 15.73 17.73 20.67 23.67 26.16 29.16 33
6 6 6 6 6 6 6 6 6 6
螺紋尺寸
d
M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
P 螺距(粗牙)
細牙
細牙
de 最大值
最小值
e 最小值
k 最大值=公稱
最小值
w 最大值
最小值
n 最大值
最小值
s 最大值=公稱
最小值
槽數
3 3 3.5 3.5 4 4 4.5 4.5 5 5
2 2 2 2 3 3 3 3 3 3
/ / / / / / / / / /
34 38 42 46 50 55 58 62 65 70
33 37 41 45 49 53.8 56.8 60.8 63.8 68.8
39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
19 22 24 26 29 31 33 34.5 36 38
18.16 21.16 23.16 25.16 28.16 30 32 33.5 35 37
11 14 15 17 20 22 22 22.5 24 26
10.57 13.57 14.57 16.57 19.48 21.48 21.48 22.02 23.48 25.48
5.8 5.8 7.36 7.36 7.36 7.36 9.36 9.36 9.36 9.36
5.5 5.5 7 7 7 7 9 9 9 9
36 41 46 50 55 60 65 70 75 80
35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
6 6 6 6 6 6 8 8 8 8
①,槽數:
d≤39mm: 6
d>39mm: 8
②,材料:
a)鋼,強度等級(材料): d≤39mm: 04, 05; d>39mm: 按協議。标準DIN EN ISO 898-2
b)不鏽鋼,強度等級(材料): d≤20mm: A2-035; 20mm<d≤39mm: A2-025; d>39mm: 按協議。标準DIN EN ISO 3506-2
c)有色金屬,強度等級(材料): CuZn, CU2或CU3由制造商決定。标準DIN EN 28839
替代列表

技術條件和引用标準

材料
不鏽鋼 有色金屬
通用要求
螺紋 公差
标準
機械性能 等級
标準
公差 產品等級
标準
表面處理 -
-
表面粗糙度
表面缺陷
驗收及包裝
DIN ISO 8992
6H
DIN ISO 261,DIN ISO 965-1
d ≤ 39mm:04,0.5
d>39mm:按協議
d ≤ 20mm:A2-035
20mm<d ≤ 39mm:A2-025
d>39mm:按協議
CuZn (CU2或CU3由制造商選擇)
DIN EN ISO 898-2 DIN EN ISO 3506-2 DIN EN 28839
d ≤ 16mm:A
d>16mm:B
DIN EN ISO 4759-1
不經處理
電鍍 DIN EN ISO 4042
非電解鋅片塗層 DIN EN ISO 10683
熱浸鍍鋅 DIN EN ISO 10684
blank blank
電鍍 DIN EN ISO 4042
其他表面處理由供需雙方協議
Limit values for the expansion test are specified in DIN EN ISO 10484.
DIN 267-2
DIN EN ISO 6157-2
DIN EN ISO 3269
注:技術數據僅供參考,請以官方原件為準!
