自擠自攻 TRS型 螺紋和末端 [Table 45] ASME/ANSI B 18.6.3 (T45) - 2013

☆ 收藏

選擇規格尺寸 點擊↓

2#

3#

4#

5#

6#

8#

10#

10#

12#

1/4

5/16

3/8

7/16

1/2

同規格，其他部分尺寸不同

尺寸單位: inch
美标ASME/ANSI B18.6.3 (T45) - 2013 ASME/AN 自擠自攻 TRS型 螺紋和末端 [Table 45]
在線制圖

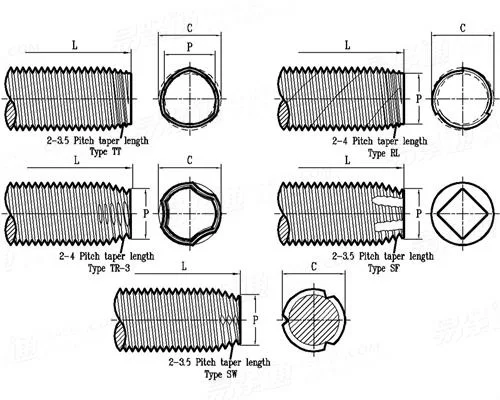

ASME/ANSI B 18.6.3 (T45) - 2013 自擠自攻 TRS型 螺紋和末端 [Table 45]
掃一掃分享
公差
螺紋公稱直徑代号
2# 3# 4# 5# 6# 8# 10# 10# 12# 1/4 5/16 3/8 7/16 1/2
d 公稱直徑
PP 每英寸牙數
c 最大值
P 最大值
0.0860 0.0990 0.1120 0.1250 0.1380 0.1640 0.1900 0.1900 0.2120 0.2500 0.3125 0.3750 0.4375 0.5000
56 48 40 40 32 32 24 32 24 20 18 16 14 20
0.0875 0.1010 0.1145 0.1275 0.1410 0.1670 0.1940 0.1930 0.2200 0.2550 0.3180 0.3810 0.4445 0.5075
0.0700 0.0810 0.0900 0.1030 0.1110 0.1370 0.1530 0.1630 0.1790 0.2060 0.2640 0.3200 0.3750 0.4330

替代列表

同版本產品組 (6)

采用标準 (3)

工藝相關 (2)

ASME B 18.6.3 (catalog) - 2013
產品表單總覽
ASME B 18.6.3 (DATA-G) - 2013
機械螺釘和自攻螺釘的通用要求

引用參考 (5)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5280 - 2002
自攻螺釘用螺紋
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 3098.5 - 2016
緊固件機械性能 - 自攻螺釘
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
标準編号 / Standard Code： ASME/ANSI B 18.6.3 (T45) - 2013
中文名稱 / Chinese Name： 自擠自攻 TRS型 螺紋和末端 [Table 45]
英文名稱 / English Name： Dimensions of Type TRS Tapping Screws
數據來源 / Data Source： 易緊通 YJT Fastener Database（164580.com）
中文頁面 / Chinese Page： 查看中文頁面
English Page： View English Page
Data Source: YJT Fastener Database (164580.com)
Standard: ASME/ANSI B 18.6.3 (T45) - 2013
Chinese Name: 自擠自攻 TRS型 螺紋和末端 [Table 45]
English Name: Dimensions of Type TRS Tapping Screws
