D, F, G, T 型自攻螺釘 螺紋和末端 [Table 44] ASME/ANSI B 18.6.3 (T44) - 2013
2#
2#
3#
3#
4#
4#
5#
5#
6#
6#
8#
8#
10#
10#
12#
12#
1/4
1/4
5/16
5/16
3/8
3/8
7/16
7/16
1/2
1/2
同規格,其他部分尺寸不同
|
尺寸單位:
inch |
|
掃一掃分享 |
|
螺紋規格
d
|
|
PP
|
每英寸牙數 |
D
|
公稱 |
最大值 |
最小值 |
P
|
末端直徑 /參考值 |
S
③
|
短螺釘 /最大值 |
短螺釘 /最小值 |
長螺釘 /最大值 |
長螺釘 /最小值 |
L
③
|
末端決定長度 /90°頭型 |
末端決定長度 /沉頭 |
公稱長度最小值 /90°頭 |
公稱長度最小值 /沉頭 |
|
56 |
64 |
48 |
56 |
40 |
48 |
40 |
44 |
32 |
40 |
32 |
36 |
24 |
0.0860 |
0.0860 |
0.0990 |
0.0990 |
0.1120 |
0.1120 |
0.1250 |
0.1250 |
0.1380 |
0.1380 |
0.1640 |
0.1640 |
0.1900 |
0.0860 |
0.0860 |
0.0990 |
0.0990 |
0.1120 |
0.1120 |
0.1250 |
0.1250 |
0.1380 |
0.1380 |
0.1640 |
0.1640 |
0.1900 |
0.0813 |
0.0816 |
0.0938 |
0.0942 |
0.1061 |
0.1068 |
0.1191 |
0.1195 |
0.1312 |
0.1321 |
0.1571 |
0.1577 |
0.1818 |
0.068 |
0.070 |
0.078 |
0.081 |
0.087 |
0.091 |
0.100 |
0.102 |
0.107 |
0.113 |
0.132 |
0.136 |
0.148 |
0.062 |
0.055 |
0.073 |
0.062 |
0.088 |
0.073 |
0.088 |
0.080 |
0.109 |
0.088 |
0.109 |
0.097 |
0.146 |
0.045 |
0.039 |
0.052 |
0.045 |
0.062 |
0.052 |
0.062 |
0.057 |
0.078 |
0.062 |
0.078 |
0.069 |
0.104 |
0.080 |
0.070 |
0.094 |
0.080 |
0.112 |
0.094 |
0.112 |
0.102 |
0.141 |
0.112 |
0.141 |
0.125 |
0.188 |
0.062 |
0.055 |
0.073 |
0.062 |
0.088 |
0.073 |
0.088 |
0.080 |
0.109 |
0.088 |
0.109 |
0.097 |
0.146 |
5/32 |
1/8 |
3/16 |
5/32 |
7/32 |
3/16 |
7/32 |
3/16 |
1/4 |
7/32 |
1/4 |
7/32 |
11/32 |
3/16 |
3/16 |
7/32 |
3/16 |
1/4 |
7/32 |
9/32 |
1/4 |
5/16 |
9/32 |
11/32 |
5/16 |
7/16 |
5/32 |
1/8 |
5/32 |
5/32 |
3/16 |
5/32 |
3/16 |
3/16 |
1/4 |
3/16 |
1/4 |
7/32 |
5/16 |
3/16 |
5/32 |
7/32 |
3/16 |
1/4 |
7/32 |
1/4 |
1/4 |
5/16 |
1/4 |
5/16 |
9/32 |
13/32 |
|
螺紋規格
d
|
|
PP
|
每英寸牙數 |
D
|
公稱 |
最大值 |
最小值 |
P
|
末端直徑 /參考值 |
S
③
|
短螺釘 /最大值 |
短螺釘 /最小值 |
長螺釘 /最大值 |
長螺釘 /最小值 |
L
③
|
末端決定長度 /90°頭型 |
末端決定長度 /沉頭 |
公稱長度最小值 /90°頭 |
公稱長度最小值 /沉頭 |
|
32 |
24 |
28 |
20 |
28 |
18 |
24 |
16 |
24 |
14 |
20 |
13 |
20 |
0.1900 |
0.2160 |
0.2160 |
0.2500 |
0.2500 |
0.3125 |
0.3125 |
0.3750 |
0.3750 |
0.4375 |
0.4375 |
0.5000 |
0.5000 |
0.1900 |
0.2160 |
0.2160 |
0.2500 |
0.2500 |
0.3125 |
0.3125 |
0.3750 |
0.3750 |
0.4375 |
0.4375 |
0.5000 |
0.5000 |
0.1831 |
0.2078 |
0.2085 |
0.2408 |
0.2425 |
0.3026 |
0.3042 |
0.3643 |
0.3667 |
0.4258 |
0.4281 |
0.4876 |
0.4906 |
0.158 |
0.174 |
0.180 |
0.200 |
0.214 |
0.257 |
0.271 |
0.312 |
0.333 |
0.366 |
0.387 |
0.423 |
0.450 |
0.109 |
0.146 |
0.125 |
0.175 |
0.125 |
0.194 |
0.146 |
0.219 |
0.146 |
0.250 |
0.175 |
0.269 |
0.175 |
0.078 |
0.104 |
0.089 |
0.125 |
0.089 |
0.139 |
0.104 |
0.156 |
0.104 |
0.179 |
0.125 |
0.192 |
0.125 |
0.141 |
0.188 |
0.161 |
0.225 |
0.161 |
0.250 |
0.188 |
0.281 |
0.188 |
0.321 |
0.225 |
0.346 |
0.225 |
0.109 |
0.146 |
0.125 |
0.175 |
0.125 |
0.194 |
0.146 |
0.219 |
0.146 |
0.250 |
0.175 |
0.269 |
0.175 |
1/4 |
11/32 |
5/16 |
13/32 |
5/16 |
15/32 |
11/32 |
1/2 |
11/32 |
19/32 |
13/32 |
5/8 |
13/32 |
11/32 |
7/16 |
13/32 |
17/32 |
13/32 |
19/32 |
15/32 |
11/16 |
1/2 |
3/4 |
9/16 |
25/32 |
9/16 |
1/4 |
5/16 |
9/32 |
3/8 |
9/32 |
7/16 |
5/16 |
15/32 |
5/16 |
9/16 |
3/8 |
19/32 |
3/8 |
5/16 |
13/32 |
3/8 |
1/2 |
3/8 |
9/16 |
15/32 |
5/8 |
1/2 |
23/32 |
17/32 |
3/4 |
17/32 |
|

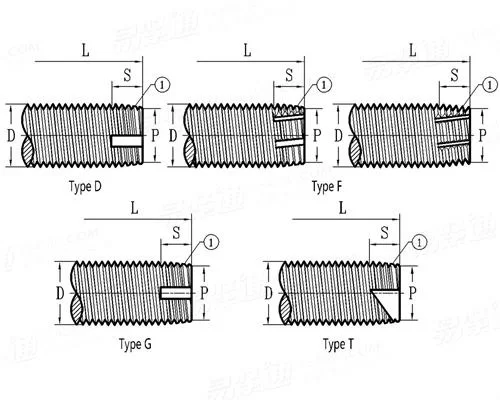

①,螺釘末端應制成錐形并按型式分别開出如上圖所示的容屑槽或凹槽,T型螺釘的凹槽應有90°~95°夾角,螺紋切削刃口位于螺紋軸心線上。再末端錐形長度内,錐形螺紋有不完整螺紋,F型螺釘的錐形螺紋可以是完整螺紋,由制造方選擇。容屑槽可短于完整螺紋的一個螺距。錐形部分的容屑槽、凹槽的其他設計由制造方選擇,隻需确保螺釘性能符合規定的要求。
③,小于等于表内規定長度的螺釘應按短螺釘規定的末端錐形長度。
|
注:技術數據僅供參考,請以官方原件為準!
