A型自攻螺釘螺紋和末端 [Table 42] ASME/ANSI B 18.6.3 (T42) - 2013

選擇規格尺寸 點擊↓

0#

1#

2#

3#

4#

5#

6#

7#

8#

10#

12#

14#

16#

18#

20#

24#

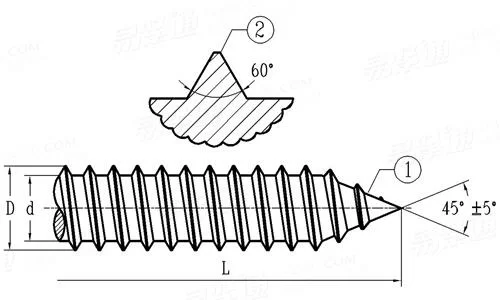

ASME/ANSI B 18.6.3 (T42) - 2013 A型自攻螺釘螺紋和末端 [Table 42]

尺寸單位: inch
美标ASME/ANSI B18.6.3 (T42) - 2013 ASME/AN A型自攻螺釘螺紋和末端 [Table 42]
ASME/ANSI B 18.6.3 (T42) - 2013 A型自攻螺釘螺紋和末端 [Table 42]
掃一掃分享
公差
螺紋規格
0# 1# 2# 3# 4# 5# 6# 7#
PP 每英寸牙數
D 公稱
最大值
最小值
d 最大值
最小值
L 90°頭型 /最小值
沉頭頭型 /最小值
40 32 32 28 24 20 18 16
0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1510
0.060 0.075 0.088 0.101 0.114 0.130 0.141 0.158
0.057 0.072 0.084 0.097 0.110 0.126 0.136 0.152
0.042 0.051 0.061 0.076 0.083 0.095 0.102 0.114
0.039 0.048 0.056 0.071 0.078 0.090 0.096 0.108
1/8 1/8 5/32 3/16 3/16 3/16 1/4 5/16
3/16 3/16 3/16 7/32 1/4 1/4 5/16 3/8
螺紋規格
8# 10# 12# 14# 16# 18# 20# 24#
PP 每英寸牙數
D 公稱
最大值
最小值
d 最大值
最小值
L 90°頭型 /最小值
沉頭頭型 /最小值
15 12 11 10 10 9 9 9
0.1640 0.1900 0.2160 0.2420 0.2680 0.2940 0.3200 0.3720
0.168 0.194 0.221 0.254 0.280 0.306 0.333 0.390
0.162 0.188 0.215 0.248 0.274 0.300 0.327 0.383
0.123 0.133 0.162 0.185 0.197 0.217 0.234 0.291
0.116 0.126 0.155 0.178 0.189 0.209 0.226 0.282
3/8 3/8 7/16 1/2 9/16 5/8 11/16 3/4
7/16 1/2 9/16 5/8 3/4 13/16 1-13/16 1
①,1. 螺紋末端釘尖上不允許因螺紋碾壓而形成的虛尖，允許略帶圓弧或圓鈍形末端。
②,小于等于8#的螺釘，螺紋牙頂平面寬度不應超過0.004 in， 大于8#的應不超過0.006 in。
③,長度小于表中最小長度L的螺釘可選用Table 40中的AB型自攻螺釘。
