首頁 產品與标準 Q 296 十字槽沉頭木螺釘

十字槽沉頭木螺釘 Q 296

選擇規格尺寸 點擊↓

3

4

5

6

8

括号内尺寸為非優選

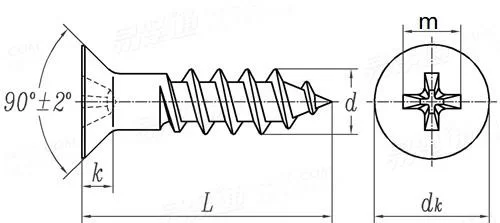

Q 296 十字槽沉頭木螺釘

尺寸單位: mm
汽标代号Q 296 Q296 296Q 十字槽沉頭木螺釘
Q 296 十字槽沉頭木螺釘
掃一掃分享
單重計算 公差
螺紋規格
d
3 4 5 6 8
d 最大值
最小值
dk 最大值
最小值
k 最大值
槽号
m 參考
深度 最大值
最小值
3 4 5 6 8
2.75 3.7 4.7 5.7 7.64
6 8 10 12 16
5.7 7.64 9.64 11.57 15.57
1.7 2.2 3 3.5 4.5
2 2 2 3 4
3.8 4.8 5.4 7.3 9.3
1.73 2.73 3.33 3.96 4.95
1.2 2.19 2.77 3.39 4.41

采用标準

技術條件和引用标準

材料 牌号
标準
表面處理 種類
标準
十字槽 型式
标準
其他技術條件
10、15 Q235
GB/T 699 GB/T 700
鍍鋅鈍化 Fe/Zn8
QC/T 625
H
GB/T 944.1
GB/T 922

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
類似标準及供貨信息
1 十字槽沉頭木螺釘 [國标]
GB 951 - 1986		 十字槽沉頭木螺釘
Cross recessed countersunk head wood screws
2 十字槽沉頭木螺釘 [德标]
DIN 7997 - 2016		 十字槽沉頭木螺釘
Cross Recessed Countersunk Head Wood Screws
供應商(1)
3 十字槽沉頭木螺釘 [德标]
DIN 7997 - 2010		 十字槽沉頭木螺釘
Cross recessed countersunk head wood screws
供應商(1)
4 十字槽沉頭木螺釘 [德标]
DIN 7997 - 2008		 十字槽沉頭木螺釘
Cross recessed countersunk head wood screws
供應商(1)
5 十字槽沉頭木牙螺釘 [德标]
DIN 7997 - 1984		 十字槽沉頭木牙螺釘
Cross recessed countersunk head wood screws
供應商(1)
6 十字槽沉頭木螺釘 [表2] [日标]
JIS B 1112 (T2) - 1995		 十字槽沉頭木螺釘 [表2]
Cross Recessed Countersunk Head Wood Screws [Table 2]
7 TYPE I 十字槽沉頭木螺釘 [Table 3] [美标]
ASME/ANSI B 18.6.1 (T3) - 1997		 TYPE I 十字槽沉頭木螺釘 [Table 3]
TYPE I Cross recessed countersunk head wood screws [Table 3]
8 TYPE IA 米字槽沉頭木螺釘 [Table 4] [美标]
ASME/ANSI B 18.6.1 (T4) - 1997		 TYPE IA 米字槽沉頭木螺釘 [Table 4]
TYPE IA Cross recessed countersunk head wood screws [Table 4]
9 TYPE II 十字槽沉頭木螺釘 [Table 5] [美标]
ASME/ANSI B 18.6.1 (T5) - 1997		 TYPE II 十字槽沉頭木螺釘 [Table 5]
TYPE II Cross recessed countersunk head wood screws [Table 5]
10 I型十字槽沉頭木螺釘 [Table 3] [美标]
ASME/ANSI B 18.6.1 (T3) - 1981 (R2016)		 I型十字槽沉頭木螺釘 [Table 3]
Type I Cross Recessed Flat Countersunk Head Wood Screws [Table 3]
11 IA型米字槽沉頭木螺釘 [Table 4] [美标]
ASME/ANSI B 18.6.1 (T4) - 1981 (R2016)		 IA型米字槽沉頭木螺釘 [Table 4]
Type IA Cross Recessed Flat Countersunk Head Wood Screws [Table 4]
12 II型十字槽沉頭木螺釘 [Table 5] [美标]
ASME/ANSI B 18.6.1 (T5) - 1981 (R2016)		 II型十字槽沉頭木螺釘 [Table 5]
Type II Cross Recessed Flat Countersunk Head Wood Screws [Table 5]
13 米字槽沉頭木螺釘 [法國]
NF E 25-601 - 1984		 米字槽沉頭木螺釘
Cross Recessed Countersunk Head Wood Screws - Symbol F Z
14 米字槽沉頭木螺釘 Table 20 [英标]
BS 1210 - 1963		 米字槽沉頭木螺釘 Table 20
Recessed Countersunk Head Wood Screws
15 十字槽沉頭木螺釘 [台灣]
CNS 4563 - 1981		 十字槽沉頭木螺釘
Cross Recessed Countersunk Head Wood Screws
