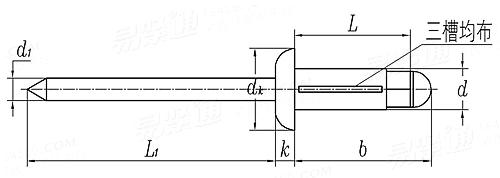

傘花形平圓頭抽芯鉚釘 JB /T 12790 - 2016

☆ 收藏

選擇規格尺寸點擊↓

3.2

4.8

尺寸單位: mm

機械行業JB /T12790 - 2016 JB12790 12790JB 傘花形平圓頭抽芯鉚釘

在線制圖

掃一掃分享

公差

公稱直徑
d

3.2

4.8

d	最大值
d	最小值
d_k	最大值
d_k	最小值
k	最大值
d₁	最大值
L₁	最小值
b	最大值
剪切載荷/N(min)
拉力載荷/N(min)
釘芯斷裂載荷/N(max)

3.28	4.08	4.88
3.05	3.85	4.65
6.7	8.4	10.1
5.8	6.9	8.3
1.3	1.7	2
2	2.45	2.95
25	27	27
L(max)+2.8	L(max)+3.1	L(max)+3.4
500	600	800
700	800	1100
1500	2000	3000

推薦的鉚接範圍

①,L(max)=L+1

技術條件和引用标準

-
材料	種類
	牌号
	标準
表面處理
機械性能
表面缺陷
驗收及包裝

釘體	釘芯
變形鋁合金
5052	5056
GB/T 3190
不經處理（除油抛光）、烤漆或陽極氧化處理	由制造者确定
按GB/T 3098.18 的規定進行試驗時，最小剪切載荷、最小拉力載荷與最大釘芯斷裂載荷應符合表中規定。
鉚釘表面應無毛刺和有害缺陷，并有完整的頭、杆形狀。鉚接後，當放大5 倍目測檢查時，鉚釘不應有可見的裂紋。
按GB/T 90.1 進行驗收檢查；按GB/T 90.2 進行标志與包裝。

引用參考 (3)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！
