六角法蘭面螺栓 加大系列 B級 GB 5789 - 1986

選擇規格尺寸 點擊↓

M5

M6

M8

M10

M12

(M14)

M16

M20

括号内尺寸為非優選

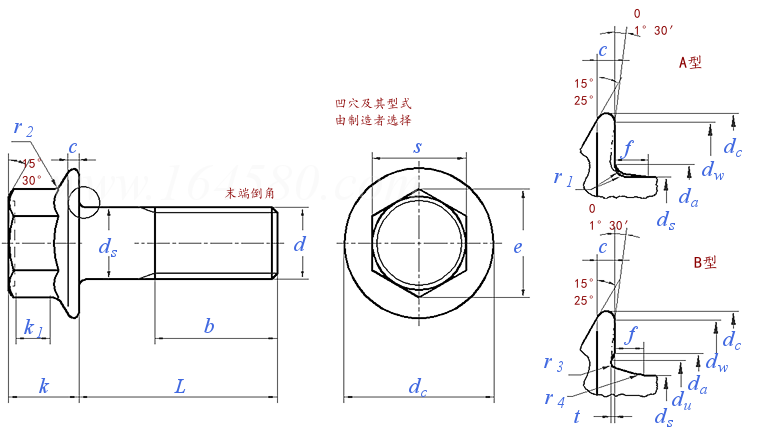

GB  5789 - 1986 六角法蘭面螺栓 加大系列 B級

尺寸單位: mm
國标GB 5789 - 1986 GB5789 5789GB 六角法蘭面螺栓 加大系列 B級
GB  5789 - 1986 六角法蘭面螺栓 加大系列 B級
掃一掃分享
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
公稱長度L 注:選擇後獲得 相應重量 螺紋長度
螺紋規格
d
M5 M6 M8 M10 M12 (M14) M16 M20
P 螺距
b L≤125
125<L≤200
L>200
c 最小值
da A型 最大值
B型 最大值
dc 最大值
ds 最大值
最小值
du 最大值
dw 最小值
e 最小值
f 最大值
k 最大值
k1 最小值
r1 最小值
r2 最大值
r3 最小值
r4 參考
s 最大值
最小值
t 最大值
最小值
0.8 1 1.25 1.5 1.75 2 2 2.5
16 18 22 26 30 34 38 46
/ / 28 32 36 40 44 52
/ / / / / / 57 65
1 1.1 1.2 1.5 1.8 2.1 2.4 3
5.7 6.8 9.2 11.2 13.7 15.7 17.7 22.4
6.2 7.4 10 12.6 15.2 17.7 20.7 25.7
11.8 14.2 18 22.3 26.6 30.5 35 43
5 6 8 10 12 14 16 20
4.82 5.82 7.78 9.78 11.73 13.73 15.73 19.67
5.5 6.6 9 11 13.5 15.5 17.5 22
9.8 12.2 15.8 19.6 23.8 27.6 31.9 39.9
8.56 10.8 14.08 16.32 19.68 22.58 25.94 32.66
1.4 2 2 2 3 3 3 4
5.4 6.6 8.1 9.2 10.4 12.4 14.1 17.7
2 2.5 3.2 3.6 4.6 5.5 6.2 7.9
0.25 0.4 0.4 0.4 0.6 0.6 0.6 0.8
0.3 0.4 0.5 0.6 0.7 0.9 1 1.2
0.1 0.1 0.15 0.2 0.25 0.3 0.35 0.4
3 3.4 4.3 4.3 6.4 6.4 6.4 8.5
8 10 13 15 18 21 24 30
7.64 9.64 12.57 14.57 17.57 20.16 23.16 29.16
0.15 0.2 0.25 0.3 0.35 0.45 0.5 0.65
0.05 0.05 0.1 0.15 0.15 0.2 0.25 0.3
千件鋼制重≈kg
- - - - - - - -
螺紋長度b
- - - - - - - -
①,末端按 GB 2-85的規定。

技術條件和引用标準

材料
不鏽鋼
螺紋 公差
标準
機械性能 等級
标準
公差 產品等級
标準
表面處理
表面缺陷
驗收及包裝
6 g
GB 196-81、 GB 197-81
8.8~12.9 A2-70
GB 3098.1-82 GB 3098.6-86
B
GB 3103.1-82
① 氧化; ② 鍍鋅鈍化 GB 5267-85 不經處理
GB 5779.1-86,GB 5779.3-86(僅用于12.9級)
GB 90-85

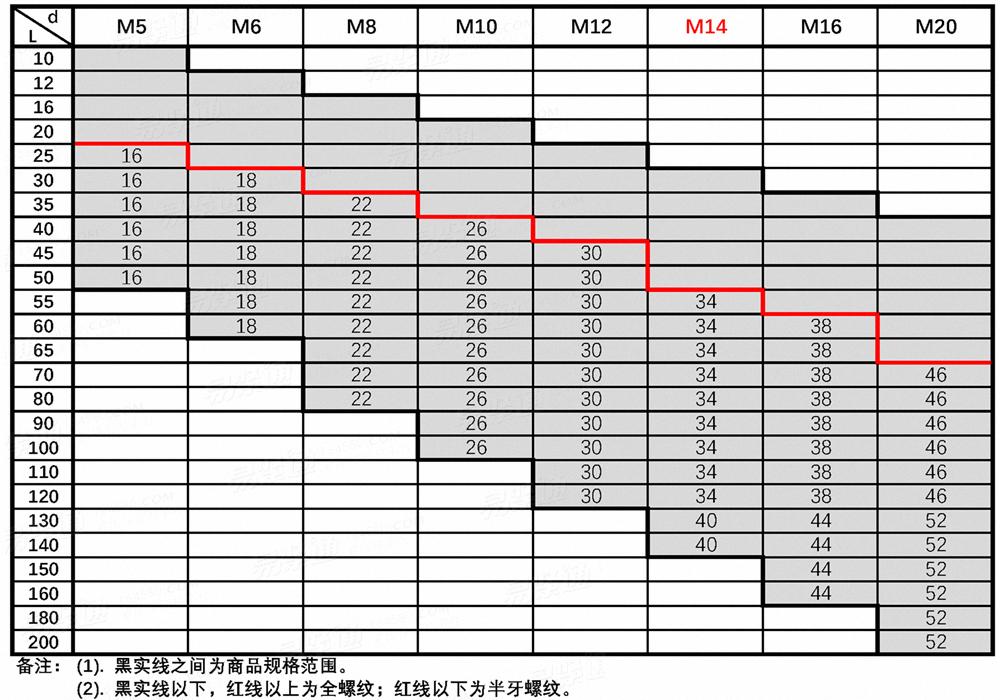

螺栓長度與螺紋長度對應表
