圓台帽水泥釘 GB 27704 (C) - 2011

選擇規格尺寸點擊↓

1.7

1.8

2

2.2

2.5

2.5

2.5

2.8

2.8

3.2

3.4

3.4

3.7

3.8

3.8

3.8

3.8

4.1

4.5

4.8

5

同規格，其他部分尺寸不同

GB 27704 (C) - 2011 圓台帽水泥釘

尺寸單位: mm

國标GB 27704 (C) - 2011 GB27704 27704GB 圓台帽水泥釘

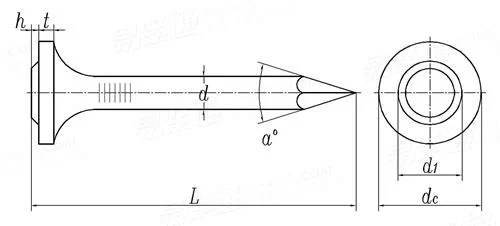

GB 27704 (C) - 2011 圓台帽水泥釘

掃一掃分享

公差

公稱直徑
d

1.7

1.8

2

2.2

2.5

2.5

2.5

2.8

2.8

3.2

3.4

d	最大值
d	最小值
a	公稱
	最大值
	最小值
d_c	公稱
	最大值
	最小值
t	≥
h	參考
d₁	參考
L	公稱
	最大值
	最小值

1.74	1.84	2.04	2.24	2.54	2.54	2.54	2.84	2.84	3.25	3.45
1.66	1.76	1.96	2.16	2.46	2.46	2.46	2.76	2.76	3.15	3.35
32°	32°	32°	32°	32°	32°	32°	32°	35°	35°	35°
37°	37°	37°	37°	37°	37°	37°	37°	40°	40°	40°
27°	27°	27°	27°	27°	27°	27°	27°	30°	30°	30°
3.5	3.5	4	4.3	5	5	5	5.5	5.5	5.8	6.1
3.8	3.8	4.35	4.65	5.35	5.35	5.35	5.85	5.85	6.15	6.5
3.2	3.2	3.65	3.95	4.65	4.65	4.65	5.15	5.15	5.45	5.7
0.6	0.6	0.8	1	1	1	1	1.2	1.2	1.2	1.4
0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.5	0.5	0.5	0.5
1.7	1.8	2	2.2	2.5	2.5	2.5	2.8	2.8	3.2	3.4
20	20	25	30	30	35	40	40	50	60	50
21.2	21.2	26.2	31.2	31.2	36.6	41.6	41.6	52	62.4	52
18.8	18.8	23.8	28.8	28.8	33.4	38.4	38.4	48	57.6	48

公稱直徑
d

3.4

3.7

3.8

3.8

3.8

3.8

4.1

4.5

4.8

5

d	最大值
d	最小值
a	公稱
	最大值
	最小值
d_c	公稱
	最大值
	最小值
t	≥
h	參考
d₁	參考
L	公稱
	最大值
	最小值

3.45	3.75	3.85	3.85	3.85	3.85	4.15	4.55	4.85	5.05
3.35	3.65	3.75	3.75	3.75	3.75	4.05	4.45	4.75	4.95
35°	35°	35°	35°	35°	35°	35°	35°	38°	38°
40°	40°	40°	40°	40°	40°	40°	40°	43°	43°
30°	30°	30°	30°	30°	30°	30°	30°	33°	33°
6.1	6.4	6.5	6.5	6.5	6.5	7	7.7	8.2	8.5
6.5	6.8	6.9	6.9	6.9	6.9	7.4	8.1	8.65	8.95
5.7	6	6.1	6.1	6.1	6.1	6.6	7.3	7.75	8.05
1.4	1.4	1.4	1.4	1.4	1.4	1.7	1.7	1.7	1.7
0.5	0.5	0.5	0.5	0.5	0.5	0.7	0.7	0.7	0.7
3.4	3.6	3.8	3.8	3.8	3.8	4.1	4.5	4.8	5
60	60	70	80	90	100	70	80	90	100
62.4	62.8	72.8	83.2	93.2	103.6	72.8	83.2	93.2	103.6
57.6	57.2	67.2	76.8	86.8	96.4	67.2	76.8	86.8	96.4

工藝相關

金屬材料室溫拉伸試驗方法

金屬材料洛氏硬度試驗第1部分: 試驗方法

冷頂鍛用不鏽鋼鋼絲

優質碳素鋼熱軋盤條

電鍍層厚度的技術要求

金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法

引用參考

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
