紙排連接釘 GB 27704 (L) - 2011

選擇規格尺寸點擊↓

2.87

3.05

3.15

3.33

同規格，其他部分尺寸不同

尺寸單位: mm

國标GB 27704 (L) - 2011 GB27704 27704GB 紙排連接釘

在線制圖

掃一掃分享

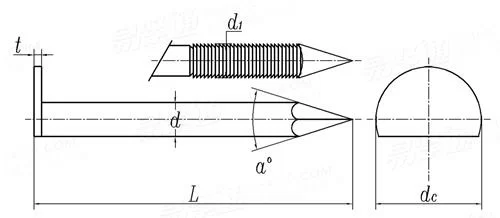

公差

公稱直徑
d

2.87

3.05

3.15

L	公稱
	最大值
	最小值
d	公稱
	最大值
	最小值
d₁	公稱
	最大值
	最小值
a	參考
d_c	公稱
	最大值
	最小值
t	公稱
	最大值
	最小值

50	60	65	70	75	60	65	70	75	80	85	90	100	60	65
52	62	67	72	77	62	67	72	77	82	87	92	102	62	67
48	58	63	68	73	58	63	68	73	78	83	88	98	58	63
2.87	2.87	2.87	2.87	2.87	3.05	3.05	3.05	3.05	3.05	3.05	3.05	3.05	3.15	3.15
2.91	2.91	2.91	2.91	2.91	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.2	3.2
2.83	2.83	2.83	2.83	2.83	3	3	3	3	3	3	3	3	3.1	3.1
3.1	3.1	3.1	3.1	3.1	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.3
3.2	3.2	3.2	3.2	3.2	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.4
3	3	3	3	3	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.2
38°	38°	38°	38°	38°	38°	38°	38°	38°	38°	38°	38°	38°	38°	38°
7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2
7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7
6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7
1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4
1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2

公稱直徑
d

3.15

3.33

L	公稱
	最大值
	最小值
d	公稱
	最大值
	最小值
d₁	公稱
	最大值
	最小值
a	參考
d_c	公稱
	最大值
	最小值
t	公稱
	最大值
	最小值

70	75	80	85	90	100	60	65	70	75	80	85	90	100
72	77	82	87	92	102	62	67	72	77	82	87	92	102
68	73	78	83	88	98	58	63	68	73	78	83	88	98
3.15	3.15	3.15	3.15	3.15	3.15	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3
3.2	3.2	3.2	3.2	3.2	3.2	3.35	3.35	3.35	3.35	3.35	3.35	3.35	3.35
3.1	3.1	3.1	3.1	3.1	3.1	3.25	3.25	3.25	3.25	3.25	3.25	3.25	3.25
3.3	3.3	3.3	3.3	3.3	3.3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
3.4	3.4	3.4	3.4	3.4	3.4	3.6	3.6	3.6	3.6	3.6	3.6	3.6	3.6
3.2	3.2	3.2	3.2	3.2	3.2	3.4	3.4	3.4	3.4	3.4	3.4	3.4	3.4
38°	38°	38°	38°	38°	38°	38°	38°	38°	38°	38°	38°	38°	38°
7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2
7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7
6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7	6.7
1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4	1.4
1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2

工藝相關

金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

注：技術數據僅供參考，請以官方原件為準！

類似标準及供貨信息

标準編号 / Standard Code： GB 27704 (L) - 2011
中文名稱 / Chinese Name： 紙排連接釘
英文名稱 / English Name： Paper Collated Nails
