雙帽釘 GB 27704 (H) - 2011

選擇規格尺寸點擊↓

2.9

3.4

3.8

4.1

4.9

5.3

同規格，其他部分尺寸不同

尺寸單位: mm

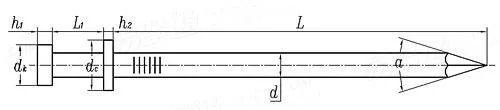

國标GB 27704 (H) - 2011 GB27704 27704GB 雙帽釘

在線制圖

掃一掃分享

公差

公稱直徑
d

2.9

3.4

3.8

4.1

4.9

5.3

L	公稱
	最大值
	最小值
d	公稱
	最大值
	最小值
a
d_k	公稱
	最大值
	最小值
d_c	公稱
	最大值
	最小值
h₁	公稱
	最大值
	最小值
h₂	公稱
	最大值
	最小值
L₁

45	57	70	73	76	89	102
46.5	58.5	71.5	74.5	77.5	90.5	103.5
43.5	55.5	68.5	71.5	74.5	87.5	100.5
2.9	3.4	3.8	3.8	4.1	4.9	5.3
2.95	3.48	3.88	3.88	4.18	4.98	5.38
2.85	3.32	3.72	3.72	4.02	4.82	5.22
30°~40°	30°~40°	30°~40°	30°~40°	30°~40°	30°~40°	30°~40°
4.7	5.9	6.4	6.4	7.1	7.9	8.3
5	6.2	6.7	6.7	7.4	8.2	8.6
4.4	5.6	6.1	6.1	6.8	7.6	8
6.7	7.1	7.9	7.9	8.7	9.5	11.1
7	7.4	8.2	8.2	9	9.8	11.4
6.4	6.8	7.6	7.6	8.4	9.2	10.8
1.7	2	2.3	2.3	2.5	3	3.1
1.9	2.2	2.5	2.5	2.7	3.2	3.3
1.5	1.8	2.1	2.1	2.3	2.8	2.9
1.1	1.3	1.5	1.5	1.6	2	2.1
1.3	1.5	1.7	1.7	1.8	2.2	2.3
0.9	1.1	1.3	1.3	1.4	1.8	1.9
6.5	6.5	8	8	9.5	9.5	11

工藝相關

金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

注：技術數據僅供參考，請以官方原件為準！

類似标準及供貨信息

[澳标]
AS 2334 (T14) - 1980

雙頭釘 [Table 14]
Duplex Nails

标準編号 / Standard Code： GB 27704 (H) - 2011
中文名稱 / Chinese Name： 雙帽釘
英文名稱 / English Name： Scaffold Nail
數據來源 / Data Source： 易緊通 YJT Fastener Database（164580.com）
中文頁面 / Chinese Page： 查看中文頁面
English Page： View English Page

Data Source: YJT Fastener Database (164580.com)
Standard: GB 27704 (H) - 2011
Chinese Name: 雙帽釘
English Name: Scaffold Nail
Chinese URL: Chinese Source Page
English URL: English Source Page
