首頁 產品與标準 GB /T 6562 - 2014 十字槽半沉頭自擠螺釘

十字槽半沉頭自擠螺釘 GB /T 6562 - 2014

選擇規格尺寸 點擊↓

M2

M2.5

M3

M4

M5

M6

M8

M10

括号内尺寸為非優選

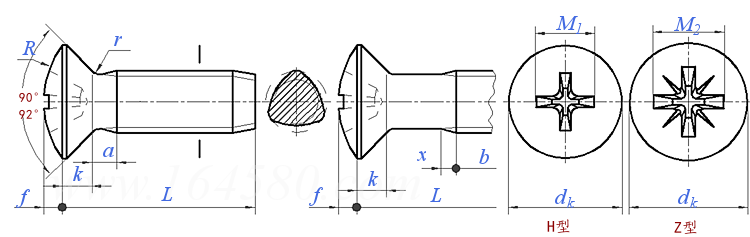

GB /T 6562 - 2014 十字槽半沉頭自擠螺釘

尺寸單位: mm
國标GB /T6562 - 2014 GB6562 6562GB 十字槽半沉頭自擠螺釘
GB /T 6562 - 2014 十字槽半沉頭自擠螺釘
掃一掃分享
單重計算 公差
公稱長度L 注:選擇後獲得 螺紋長度
螺紋規格
d
M2 M2.5 M3 M4 M5 M6 M8 M10
P 螺距
a 最大值
b 最小值
dk 理論值 最大值
實際值 最大值=公稱
最小值
f ≈
k 最大值=公稱
r 最大值
R ≈
x 最大值
槽号
M1 參考
M2 參考
深度 H型 最大值
最小值
Z型 最大值
最小值
0.4 0.45 0.5 0.7 0.8 1 1.25 1.5
0.8 0.9 1 1.4 1.6 2 2.5 3
25 25 25 38 38 38 38 38
4.4 5.5 6.3 9.4 10.4 12.6 17.3 20
3.8 4.7 5.5 8.4 9.3 11.3 15.8 18.3
3.5 4.4 5.2 8.04 8.94 10.87 15.37 17.78
0.5 0.6 0.7 1 1.2 1.4 2 2.3
1.2 1.5 1.65 2.7 2.7 3.3 4.65 5
0.5 0.6 0.8 1 1.3 1.5 2 2.5
4 5 6 9.5 9.5 12 16.5 19.5
1 1.1 1.25 1.75 2 2.5 3.2 3.8
0 1 1 2 2 3 4 4
2 3 3.4 5.2 5.4 7.3 9.6 10.4
2.2 2.8 3.1 5 5.3 7.1 9.5 10.3
1.5 1.85 2.2 3.2 3.4 4 5.25 6
1.2 1.5 1.8 2.7 2.9 3.5 4.75 5.5
1.4 1.75 2.08 3.1 3.35 3.85 5.2 6.05
1.15 1.5 1.83 2.65 2.9 3.4 4.75 5.6
螺紋長度b
- - - - - - - -
替代列表
GB /T 6562 - 1986 GB /T 6562 - 2014

工藝相關

GB /T 90.1
緊固件 驗收檢查 （ISO 3269:2000 IDT）
GB /T 90.2
緊固件 标志與包裝
GB /T 820
十字槽半沉頭螺釘
GB 944.1
螺釘用十字槽
GB /T 1237
緊固件标記方法
GB /T 3098.7
緊固件機械性能 自擠螺釘
GB /T 3103.1
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 5267.1
電鍍層厚度的技術要求
GB /T 5267.2
非電解鋅片塗層(達克羅技術要求)
GB /T 5276
緊固件 螺栓、螺釘、螺柱及螺母尺寸代号和标注
GB /T 5279
沉頭螺釘頭部配置和測量
GB /T 5779.1
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 6559
自攻鎖緊螺釘的螺杆（三角鎖緊螺紋）
GB /T 16938
緊固件 螺栓、螺釘、螺柱和螺母通用技術條件

技術條件和引用标準

螺杆型式尺寸
通用技術條件
材料
機械和工作性能
公差 產品等級
标準
十字槽
表面缺陷
表面處理
驗收及包裝
GB/T 6559
GB/T 16938
GB/T 3098.7
GB/T 3098.7
A
GB/T 3103.1
GB/T 944.1
GB/T 5779.1
電鍍技術要求按GB/T 5267.1；
非電解鋅片塗層技術要求按GB/T 5267.2
GB/T 90.1、GB/T 90.2

引用參考

GB /T 3098.5
緊固件機械性能 - 自攻螺釘
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 5280 - 2002
自攻螺釘用螺紋
