開槽球面端緊定螺釘 JIS B 1117 (T5) - 1995

選擇規格尺寸點擊↓

M1

M1.2

(M1.4)

M1.6

M2

M2.5

(M3)

M3.5

M4

M5

M6

M8

M10

M12

括号内尺寸為非優選

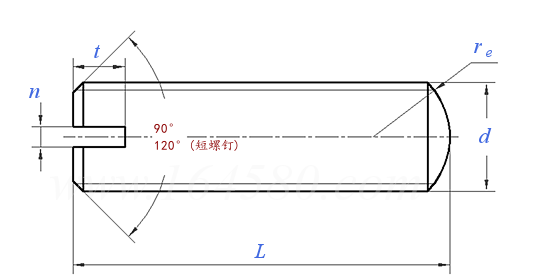

JIS B 1117 (T5) - 1995 開槽球面端緊定螺釘

尺寸單位: mm

日标JIS B1117 (T5) - 1995 JIS1117 1117JIS 開槽球面端緊定螺釘

JIS B 1117 (T5) - 1995 開槽球面端緊定螺釘

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

螺紋尺寸
d

M1

M1.2

(M1.4)

M1.6

M2

M2.5

(M3)

M3.5

M4

M5

M6

M8

M10

M12

P	螺距
r_e	≈
n	公稱
	最小值
	最大值
t	最小值
t	最大值

0.25	0.25	0.3	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5	1.75
1.4	1.7	2	2.2	2.8	3.5	4.2	4.9	5.6	7	8.4	11	14	17
0.2	0.2	0.25	0.25	0.25	0.4	0.4	0.5	0.6	0.8	1	1.2	1.6	2
0.26	0.26	0.31	0.31	0.31	0.46	0.46	0.56	0.66	0.86	1.06	1.26	1.66	2.06
0.4	0.4	0.45	0.45	0.45	0.6	0.6	0.7	0.8	1	1.2	1.51	1.91	2.31
0.3	0.4	0.4	0.56	0.64	0.72	0.8	0.96	1.12	1.28	1.6	2	2.4	2.8
0.42	0.52	0.52	0.74	0.84	0.95	1.05	1.21	1.42	1.63	2	2.5	3	3.6

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB /T 34632 - 2017

統一螺紋搓制和滾制前的毛坯直徑

GB /T 18685 - 2017

普通螺紋搓制和滾制前的毛坯直徑

GB /T 3105 - 2002

普通螺栓和螺釘 - 頭下圓角半徑

GB /T 5279.2 - 1997

沉頭螺釘第2部分十字槽插入深度

GB /T 197 - 2018

普通螺紋公差

注：技術數據僅供參考，請以官方原件為準！
