米制六角法蘭螺釘 ASME B 18.2.3.4M - 2001 (R2011)

選擇規格尺寸 點擊↓

M5

M6

M8

M10

M12

M14

M16

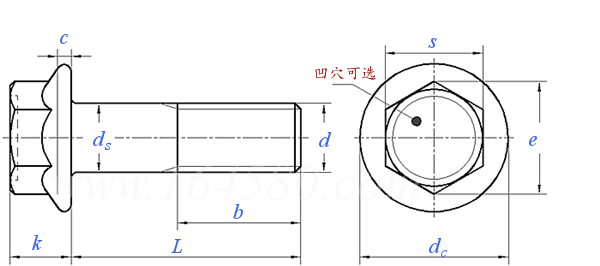

ASME B 18.2.3.4M - 2001 (R2011) 米制六角法蘭螺釘

尺寸單位: mm
美标ASME B18.2.3.4M - 2001 (R2011) ASME18. 米制六角法蘭螺釘
ASME B 18.2.3.4M - 2001 (R2011) 米制六角法蘭螺釘
掃一掃分享
公稱長度L 注:選擇後獲得 螺紋長度
螺紋尺寸
d
M5 M6 M8 M10 M12 M14 M16
P 螺距
ds 最大值
最小值
s 最大值
最小值
e 最大值
最小值
dc 最大值
c 最小值
k 最大值
b L≤125
125<L≤200
L>200
0.80 1.00 1.25 1.50 1.75 2.00 2.00
5.00 6.00 8.00 10.00 12.00 14.00 16.00
4.82 5.82 7.78 9.78 11.73 13.73 15.73
7.00 8.00 10.00 13.00 15.00 18.00 21.00
6.64 7.64 9.64 12.57 14.57 17.57 20.16
8.08 9.24 11.55 15.01 17.32 20.78 24.25
7.44 8.56 10.80 14.08 16.32 19.68 22.58
11.4 13.6 17.0 20.8 24.7 28.6 32.8
1.0 1.1 1.2 1.5 1.8 2.1 2.4
5.6 6.9 8.5 9.7 12.1 12.9 15.2
16.0 18.0 22.0 26.0 30.0 34.0 38.0
22.0 24.0 28.0 32.0 36.0 40.0 44.0
35.0 37.0 41.0 45.0 49.0 53.0 57.0
螺紋長度b
- - - - - - -
替代列表
等效标準
國标 GB 國際 ISO 美标 ASME/ANSI
GB /T 16674.3
ISO 4162
ASME/ANSI B 18.2.3.4M
以上有部分标準可能為近似等效,如有異議以标準原件為準
注:技術數據僅供參考,請以官方原件為準!
告訴我在“易緊通”看到,将給您優惠
聯系人:虞曉磊 點擊這裏給我發消息839306228   移動電話: 15824256262     電話:0574-86133916     微信号:15824256262 Email: 登陸後可見
材料:奧氏體不鏽鋼: SUS321、SUS303、SUS304、SUS304L、SUS316、SUS316L、A193-B8/B8M、AISI310 MOLN;馬氏體不鏽鋼:1Cr17Ni2、1Cr13、2Cr13、3Cr13;雙相不鏽鋼:1.4410、1.4462、1.4542、1.4547;耐熱鋼: SUS630、SUS631、SUS660、GH2038、GH2135、GH3039、GH4033、25CrNi2MoV、4Cr10SiMo、4Cr10Si2Mo;合金結構鋼:35CrMo、42CrMo、A193-B7/B7M;其他特殊材料:按客戶要求;規格範圍:M10-M56;表面處理:本色/發黑/鍍鋅/達克羅/特氟龍/鋅鎳合金
