蝶形螺母 圓翼 JIS B 1185 (Type 1) - 2010

選擇規格尺寸 點擊↓

M2

M2.2

M2.5

M3

M4

M5

M6

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

括号内尺寸為非優選

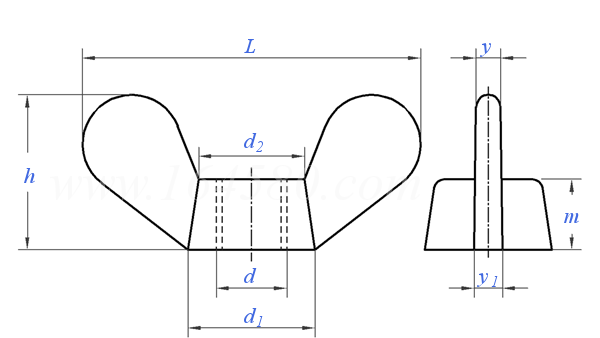

JIS B 1185 (Type 1) - 2010 蝶形螺母 圓翼

尺寸單位: mm
日标JIS B1185 (Type 1) - 2010 JIS1185 1185 蝶形螺母 圓翼
JIS B 1185 (Type 1) - 2010 蝶形螺母 圓翼
掃一掃分享
公稱直徑
d
M2 M2.2 M2.5 M3 M4 M5 M6 M8
d1 最小值
d2
m 最小值
L 公稱
最大值
最小值
h 公稱
最大值
最小值
y 最大值
y1 最大值
4 4 5 5 7 8.5 10.5 14
3 3 4 4 6 7 9 12
2 2 3 3 4 5 6 8
12 12 16 16 20 25 32 40
13.5 13.5 17.5 17.5 21.5 26.5 34 42
10.5 10.5 14.5 14.5 18.5 23.5 30 38
6 6 8 8 10 12 16 20
7.5 7.5 9.5 9.5 11.5 13.5 17.5 21.5
4.5 4.5 6.5 6.5 8.5 10.5 14.5 18.5
2.5 2.5 2.5 2.5 3 3.5 4 4.5
3 3 3 3 4 4.5 5 5.5
公稱直徑
d
M10 M12 (M14) M16 (M18) M20 (M22) M24
d1 最小值
d2
m 最小值
L 公稱
最大值
最小值
h 公稱
最大值
最小值
y 最大值
y1 最大值
18 22 26 26 30 34 38 43
15 18 22 22 25 28 32 36
10 12 14 14 16 18 20 22
50 60 70 70 80 90 100 112
52 62 72 72 82 92.5 102.5 114.5
48 58 68 68 78 87.5 97.5 109.5
25 30 35 35 40 45 50 56
26.5 31.5 37 37 42 47 52 58
23.5 28.5 33 33 38 43 48 54
5.5 7 8 8 8 9 10 11
6.5 8 9 9 10 11 12 13
替代列表
等效标準
以上有部分标準可能為近似等效,如有異議以标準原件為準
注:技術數據僅供參考,請以官方原件為準!
告訴我在“易緊通”看到,将給您優惠
聯系人:馬經理   移動電話: 13918163118     電話:0512-63635531/63635532 Email: 登陸後可見
材料:碳鋼、不鏽鋼;等級:6、8、10級;公稱直徑;M2.5~M56;表面處理:鍍藍白鋅
