首頁 產品與标準 ISO 14583 - 2011 梅花槽盤頭螺釘

梅花槽盤頭螺釘 ISO 14583 - 2011

選擇規格尺寸 點擊↓

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

括号内尺寸為非優選
ISO 14583 - 2011 梅花槽盤頭螺釘

尺寸單位: mm
國際ISO 14583 - 2011 ISO14583 14583ISO 梅花槽盤頭螺釘
模型下載
ISO 14583 - 2011 梅花槽盤頭螺釘
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量 螺紋長度
螺紋尺寸
d
M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距
a 最大值
dk 最大值=公稱
最小值
da 最大值
k 最大值=公稱
最小值
r 最小值
R ≈
x 最大值
槽号
A 參考值
t 最大值
最小值
0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
0.8 0.9 1 1.2 1.4 1.6 2 2.5 3
4 5 5.6 7 8 9.5 12 16 20
3.7 4.7 5.3 6.64 7.64 9.14 11.57 15.57 19.48
2.6 3.1 3.6 4.1 4.7 5.7 6.8 9.2 11.2
1.6 2.1 2.4 2.6 3.1 3.7 4.6 6 7.5
1.46 1.96 2.26 2.46 2.92 3.52 4.3 5.7 7.14
0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4
3.2 4.0 5.0 6.0 6.5 8.0 10.0 13.0 16.0
1 1.1 1.25 1.5 1.75 2 2.5 3.2 3.8
T6 T8 T10 T15 T20 T25 T30 T45 T50
1.75 2.4 2.8 3.35 3.95 4.5 5.6 7.95 8.95
0.77 1.04 1.27 1.33 1.66 1.91 2.42 3.18 4.02
0.63 0.91 1.01 1.07 1.27 1.52 2.02 2.79 3.62
千件鋼制重≈kg
- - - - - - - - -
螺紋長度b 最小值
- - - - - - - - -
替代列表
ISO 14583 - 2001 ISO 14583 - 2011

采用标準

技術條件和引用标準

材料
鋼 不鏽鋼 有色金屬
通用技術條件
螺紋 公差
标準
機械性能 等級
标準
公差 產品等級
标準
内六角花型
表面處理 -
-
表面缺陷
驗收及包裝
ISO 8992
6g
ISO 261，ISO 965-2
4.8 A2-70
A3-70		 按協議
ISO 898-1 ISO 3506-1 ISO 8839
A
ISO 4759-1
ISO 10664
不經處理；
電鍍技術要求按ISO 4042;
非電解鋅片塗層技術要求按 ISO 10683		 不經處理 不經處理
電鍍技術要求按ISO 4042
如需其他表面處理，應由供需雙方協議
ISO 6157-1 -
ISO 3269

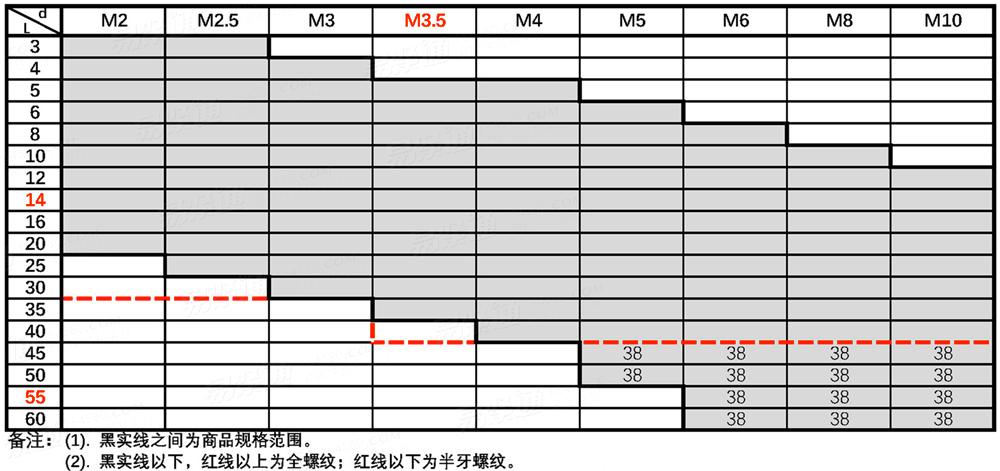

螺栓長度與螺紋長度對應表

1 梅花槽盤頭螺釘 [國際]
ISO 14583 - 2011		 梅花槽盤頭螺釘
Hexalobular Socket Pan Head Screws
以下表格内容與标準原件内容若有出入，以标準原件内容為準。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
GB /T 197 - 2018
普通螺紋 公差
