首頁 產品與标準 NF E 25-664 - 1986 開槽六角頭自攻螺釘. 符号HS

開槽六角頭自攻螺釘. 符号HS NF E 25-664 - 1986

☆ 收藏

選擇規格尺寸 點擊↓

ST2.2

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

(ST8)

(ST9.5)

括号内尺寸為非優選

尺寸單位: mm
法國NF E25-664 - 1986 NF25-664 25-664NF 開槽六角頭自攻螺釘. 符号HS
模型下載
在線制圖

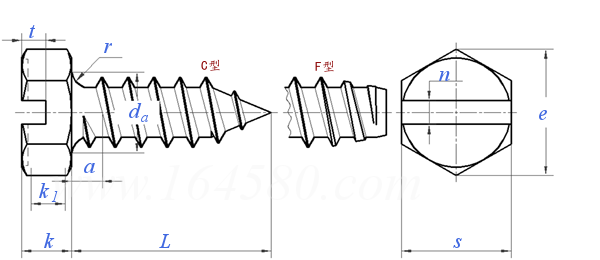

NF E 25-664 - 1986 開槽六角頭自攻螺釘. 符号HS
掃一掃分享
單重計算 公差
螺紋規格
ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 (ST8) (ST9.5)
P 螺距
a 最大值
da 最大值
s 最大值
最小值
e 最小值
k 最大值
最小值
k1 最小值
n 公稱
最大值
最小值
r 最小值
t 最小值
0.8 1.1 1.3 1.4 1.6 1.8 1.8 2.1 2.1
0.8 1.1 1.3 1.4 1.6 1.8 1.8 2.1 2.1
2.8 3.5 4.1 4.9 5.5 6.3 7.1 9.2 10.7
3.2 5 5.5 7 8 8 10 13 16
3.02 4.82 5.32 6.78 7.78 7.78 9.78 12.73 15.73
3.38 5.40 5.96 7.59 8.71 8.71 10.95 14.26 17.62
1.6 2.3 2.6 3 3.8 4.1 4.7 6 7.5
1.3 2 2.3 2.6 3.3 3.6 4.1 5.2 6.5
0.9 1.4 1.6 1.8 2.3 2.5 2.9 3.6 4.5
0.5 0.8 1 1.2 1.2 1.6 1.6 2 2.5
0.7 1 1.2 1.51 1.51 1.91 1.91 2.31 2.81
0.56 0.86 1.06 1.26 1.26 1.66 1.66 2.06 2.56
0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4
0.6 0.8 1 1.2 1.5 1.6 1.8 2.2 2.6

引用參考 (5)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5280 - 2002
自攻螺釘用螺紋
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 3098.5 - 2016
緊固件機械性能 - 自攻螺釘
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
