首頁 產品與标準 UNI 7434 開口擋圈，E型

開口擋圈，E型 UNI 7434

查看供應商 ☆ 收藏

選擇規格尺寸 點擊↓

0.8

1.2

1.5

1.9

2.3

3.2

4

5

6

7

8

9

10

12

15

19

24


尺寸單位: mm
意大利UNI 7434 UNI7434 7434UNI 開口擋圈，E型
模型下載
在線制圖

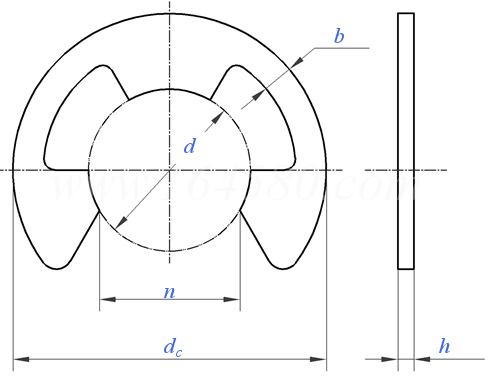

UNI 7434 開口擋圈，E型
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
d
0.8 1.2 1.5 1.9 2.3 3.2 4 5 6
n 最大值
最小值
h 公稱
最大值
最小值
dc
千件重kg
0.62 1.05 1.32 1.65 1.98 2.74 3.388 4.158 5.308
0.58 1.01 1.28 1.61 1.94 2.7 3.34 4.11 5.26
0.2 0.3 0.4 0.5 0.6 0.6 0.7 0.7 0.7
0.22 0.32 0.42 0.52 0.62 0.62 0.72 0.72 0.72
0.18 0.28 0.38 0.48 0.58 0.58 0.68 0.68 0.68
2 3 4 4.5 6 7 9 11 12
- 0.009 0.021 0.04 0.069 0.088 0.158 0.236 0.255
公稱直徑
d
7 8 9 10 12 15 19 24
n 最大值
最小值
h 公稱
最大值
最小值
dc
千件重kg
5.888 6.578 7.688 8.378 10.52 12.68 15.99 21.964
5.84 6.52 7.63 8.32 10.45 12.61 15.92 21.88
0.9 1 1.1 1.2 1.3 1.5 1.75 2
0.92 1.03 1.13 1.23 1.33 1.53 1.78 2.03
0.88 0.97 1.07 1.17 1.27 1.47 1.72 1.97
14 16 18.5 20 23 29 37 44
0.474 0.66 1 1.12 1.77 3.37 6.42 8.55

替代列表

暫無

等效标準

德标 DIN 意大利 UNI
DIN 6799 UNI 7434
以上有部分标準可能為近似等效，如有異議以标準原件為準

引用參考 (4)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 13914 - 2013
沖壓件尺寸公差
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
