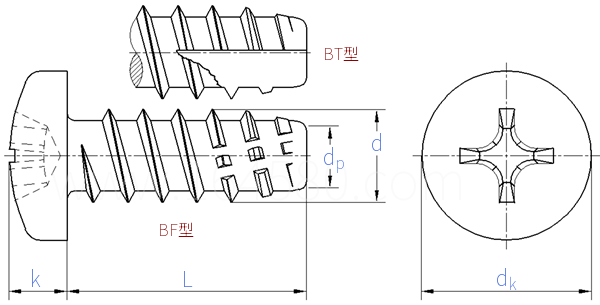

碳鋼十字槽盤頭 BF 或 BT 型自攻螺釘 MS 24625C - 1998

☆ 收藏

選擇規格尺寸點擊↓

2# (0.086)

4# (0.112)

6# (0.138)

8# (0.164)

10# (0.190)

1/4 (0.250)

尺寸單位: inch

美國軍标MS 24625C - 1998 MS24625C 24625CMS 碳鋼十字槽盤頭 BF 或 BT 型自攻螺釘

在線制圖

掃一掃分享

公差美制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積

螺紋尺寸
d

2#
(0.086)

4#
(0.112)

6#
(0.138)

8#
(0.164)

10#
(0.190)

1/4
(0.250)

PP
d_k	最大值
	最小值
k	最大值
	最小值
d_p	最大值
	最小值

32	24	20	18	16	14
0.167	0.219	0.270	0.322	0.373	0.492
0.155	0.205	0.256	0.306	0.357	0.473
0.062	0.080	0.097	0.115	0.133	0.175
0.053	0.070	0.087	0.105	0.122	0.162
0.058	0.079	0.095	0.112	0.130	0.179
0.054	0.074	0.089	0.106	0.123	0.171

①,材料：碳鋼。
②,表面處理：鍍镉。
③,凹槽：MS 9006；孔徑：MS 24632。

引用參考 (5)

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！
