梅花槽圓頭帶墊螺釘 ISO 7380-4 - 2026

☆ 收藏

選擇規格尺寸 點擊↓

M3

M4

M5

M6

M8

M10

M12


尺寸單位: mm
國際ISO 7380-4 - 2026 ISO7380-4 7380-4ISO 梅花槽圓頭帶墊螺釘
在線制圖

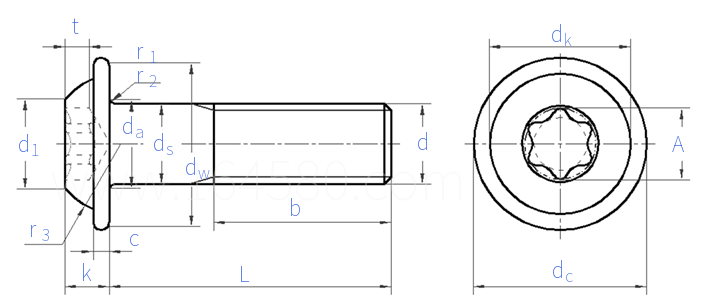

ISO 7380-4 - 2026 梅花槽圓頭帶墊螺釘
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級 毛坯直徑
公稱長度L 注:選擇後獲得 螺紋長度
螺紋尺寸
d
M3 M4 M5 M6 M8 M10 M12
P 螺距
c 最大值
最小值
da 最大值
dc 最大值
最小值
dk 最大值
最小值
d1 參考
ds 最大值
最小值
dw 最小值
k 最小值
最大值
r3 最大值
最小值
r1 ② 最小值
r2 ② 最小值
槽号
A 參考
t 最大值
最小值
最小極限拉伸載荷——8.8級 ①
最小極限拉伸載荷——10.9級 ①
0.5 0.7 0.8 1 1.25 1.5 1.75
0.7 0.8 1 1.2 1.5 2 2.4
0.55 0.65 0.8 1 1.25 1.7 2.1
3.6 4.7 5.7 6.8 9.2 11.2 13.7
6.9 9.4 11.8 13.6 17.8 21.9 26
6.32 8.82 11.1 12.9 17.1 21.06 25.16
5.5 7.4 9.2 10.1 13.6 16.7 20.1
5.2 7.04 8.84 9.67 13.17 16.27 19.58
3.5 4.9 5.6 7 9.9 11.2 14.2
3 4 5 6 8 10 12
2.86 3.82 4.82 5.82 7.78 9.78 11.73
5.69 7.94 9.99 11.61 15.39 18.95 22.64
1.8 2.45 3 3.3 4.5 5.5 6.6
1.6 2.25 2.7 3 4.2 5.2 6.24
3.5 4.6 5.6 6.2 7.6 10.1 11.8
2.5 3.4 4.4 5 6.2 8.5 10
0.1 0.2 0.2 0.25 0.4 0.4 0.6
0.3 0.4 0.45 0.5 0.7 0.7 1.1
10 20 25 30 45 50 55
2.8 3.95 4.5 5.6 7.93 8.95 11.35
0.93 1.53 1.61 1.78 2.54 3.05 3.8
0.8 1.24 1.32 1.48 2.15 2.65 3.35
3220 5620 9120 12900 23400 37100 54000
4190 7300 11800 16800 30500 48300 70200
螺紋長度b
- - - - - - -
①,最小極限拉伸載荷 Fm,min（适用于全承載能力螺釘）,承載能力降低的螺釘，其最小極限拉伸載荷取 Fm,min 的 80%。
②,r1: 半牙螺栓的頭下半徑；r2: 全牙螺栓的頭下半徑。

技術條件和引用标準

材料
鋼
通用技術條件
螺紋 公差
标準
機械性能 性能等級
代号
标準
公差 產品等級
标準
表面處理 -
表面缺陷
驗收及包裝
ISO 8992
6g
(根據所采用的塗層類型，可按照相應的塗層标準，對未塗層緊固件的螺紋規定不同的公差帶位置。)
ISO 965-1
8.8、10.9
08.8、010.9
ISO 898-1
A，dw除外
ISO 4759-1
不經處理；
電鍍要求按 ISO 4042；
非電解鋅片塗層技術要求按 ISO 10683
如需其他技術要求或表面處理，應由供需協議
ISO 6157-1
ISO 3269

引用參考 (14)

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇） 非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
