開槽圓頭螺釘 IS 8822 - 1978

選擇規格尺寸 點擊↓

M6

M8

M10

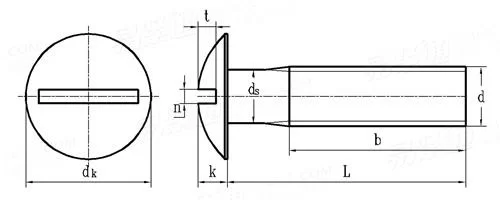

IS  8822 - 1978 開槽圓頭螺釘

尺寸單位: mm
印标IS 8822 - 1978 IS8822 8822IS 開槽圓頭螺釘
IS  8822 - 1978 開槽圓頭螺釘
掃一掃分享
螺紋尺寸
d
M6 M8 M10
d 最大值
最小值
n 最大值
最小值
k 公稱
最大值
最小值
dk 公稱
最大值
最小值
t 最大值
最小值
6.48 8.58 10.58
5.52 7.42 9.42
1.8 1.8 2.8
1.6 1.6 2.5
4 5 6
4.375 5.375 6.375
3.625 4.625 5.625
13 16 20
13.55 16.55 20.65
12.45 15.45 19.35
2.1 2.6 3
1.6 2 2.4
①,L(js17):12、16、20、25、30、40、45、50,如果需要,最多300mm,50mm後間隔為10mm。
②,b:L≤80mm為全螺紋;L>80mm,b值為80mm。
注:技術數據僅供參考,請以官方原件為準!
