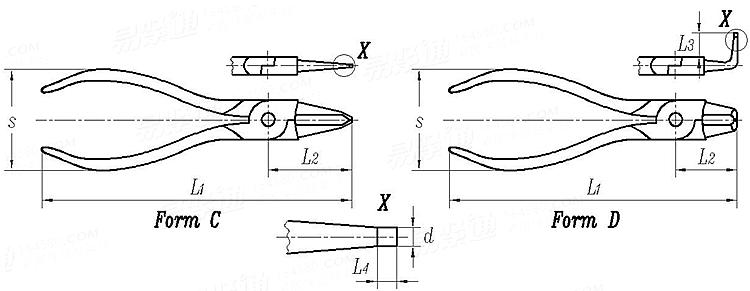

孔用卡簧鉗 DIN 5256 - 1997

☆ 收藏

選擇規格尺寸點擊↓

8 C型

12 C型

19 C型

40 C型

85 C型

8 D型

12 D型

19 D型

40 D型

85 D型

尺寸單位: mm

在線制圖

掃一掃分享

公差

規格

8
C型

12
C型

19
C型

40
C型

85
C型

8
D型

12
D型

19
D型

40
D型

85
D型

d	最大值
L₁	最大值
L₂	公稱
	最大值
	最小值
L₃	±2.5
L₄	最小值
s	最大值
适用 DIN 472, DIN 984

0.9	1.3	1.8	2.3	3.2	0.9	1.3	1.8	2.3	3.2
150	150	190	235	325	140	140	180	220	310
38	38	50	65	85	25	25	38	50	70
42	42	54	70	91	29	29	42	54	76
34	34	46	60	79	21	21	34	46	64
/	/	/	/	/	12	12	14	16	20
1.2	1.5	2.5	3.5	4.5	1.2	1.5	2.5	3.5	4.5
55	55	55	55	65	55	55	55	55	65
8~13	12~25	19~60	40~100	85~140	8~13	12~25	19~60	40~100	85~140

引用參考 (4)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 13914 - 2013

沖壓件尺寸公差

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！
