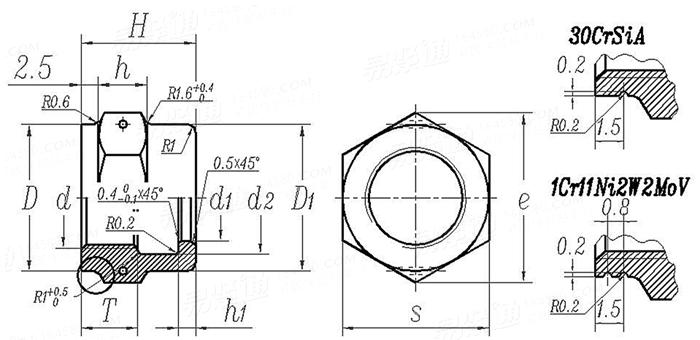

擴口式收緊螺母第2尺寸系列 HB 8221 ~ 8222 - 2002

選擇規格尺寸點擊↓

尺寸單位: mm

航空HB 8221 ~ 8222 - 2002 HB8221 ~ 8222 82 擴口式收緊螺母第2尺寸系列

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

管外徑

d
d₁	公稱
	最大值
	最小值
d₂	公稱
	最大值
	最小值
D
e
s
D₁
h
H
T
h₁
百件重(鋼制)≈kg

M12×1	M14×1	M16×1	M20×1.5	M22×1.5	M24×1.5	M27×1.5	M30×1.5	M33×2	M33×2	M39×2	M39×2
10.9	12.9	14.9	18.3	20.3	22.3	25.3	28.3	30.7	30.7	36.7	36.7
11.3	13.3	15.3	18.73	20.73	22.73	25.73	28.73	31.17	31.17	37.17	37.17
11.19	13.19	15.19	18.6	20.6	22.6	25.6	28.6	31.01	31.01	37.01	37.01
14	16.1	18.5	22.3	24.6	26.7	29.9	32.9	35.7	35.9	42.5	42.5
14.4	16.5	18.93	22.73	25.03	27.13	30.33	33.37	36.17	36.37	42.98	42.98
14.29	16.39	18.8	22.6	24.9	27	30.2	33.21	36.01	36.21	42.82	42.82
15	17	19	23	25	27	30	33	36	36	43	43
21.9	25.4	25.4	31.2	34.6	34.6	41.6	41.6	47.3	47.3	53.1	53.1
19	22	22	27	30	30	36	36	41	41	46	46
17.9	20	21.9	25.5	27.6	29.7	32.9	35.9	38.7	38.9	45.3	45.3
6.5	6.5	7	8.5	9	9.5	9.5	12	13	13	13	14
19	19	21	23	23	24	25	27	30	30	32	34
8	8	9.5	11	11.5	12	11.5	12	14.5	14.5	15.5	16.5
3	3	3	3	3	3	3.5	4	4	4	4.5	5
1.95	2.41	2.52	3.66	4.53	4.34	6.4	6.3	8.7	9	11	11.7

①,HB 8222：材料 1Cr11Ni2W2MoV，熱處理- 25~35HRC，表面處理- 鈍化。
HB 8221：材料 30CrMnSiA，熱處理- 21~29HRC，表面處理- 鍍鋅+化學氧化+磷酸鹽處理+憎水處理、鍍镉+化學氧化+磷酸鹽處理+憎水處理。
②,螺紋表面塗10~15μm厚HR7201潤滑劑；普通螺紋按 GB/T 196-1981、GB/T 197-1981，6H；螺紋退刀槽按 HB 5829-1983；MJ螺紋按 GJB 3.3-1985，6H；MJ螺紋首尾按 GJB 52-1985；保險孔按 HB 0-9-200-D型。
③,表面A相對螺紋軸線的跳動公差不大于0.07mm；表面B、C、E相對螺紋軸線的跳動公差，當導管外徑≤12mm時不大于0.10mm，當導管外徑＞12mm時不應大于0.15mm。
④,一般公差按 HB 5800。通用技術條件按 HB 4-1-2002。

工藝相關

HB 0-9 - 2000

六角形螺紋零件保險孔

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB 3103.2 - 1982

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

注：技術數據僅供參考，請以官方原件為準！
