沖壓工具 彈性體壓縮彈簧 第2部分:附件規範 ISO 10069-2 - 2008
适用範圍
本标準規定了根據 ISO 10069-1 與彈性體壓力彈簧一起用于沖壓工具的彈簧套環和導銷的尺寸（以毫米為單位）。提供了有關材料及其硬度的信息，并指定了符合其要求的彈簧套環和導銷的名稱。

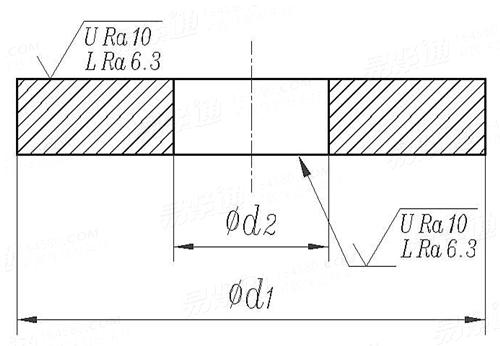

彈簧套圈的尺寸
d1 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 150 |
d2 | 6.5 | 8.5 | 10.5 | 13.5 | 13.5 | 16.5 | 16.5 | 20.5 | 20.5 | 26 |
h | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 8 | 8 | 8 |

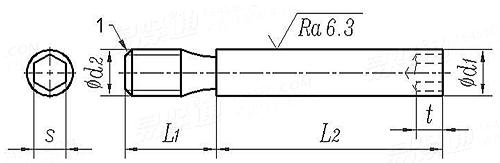

導向銷的尺寸
d1 h11 | L1 | d2 | L2 | s | t |
6 | 20 | M4 | 6 | 3 | 2.5 |
25 | |||||
32 | |||||
40 | |||||
8 | 25 | M6 | 9 | 4 | 3 |
32 | |||||
40 | |||||
50 | |||||
10 | 32 | M8 | 15 | 5 | 4 |
40 | |||||
50 | |||||
63 | |||||
13 | 40 | M10 | 15 | 6 | 5 |
50 | |||||
63 | |||||
80 | |||||
95 | |||||
16 | 63 | M12 | 18 | 8 | 6 |
80 | |||||
95 | |||||
118 | |||||
140 | |||||
20 | 95 | M16 | 25 | 10 | 8 |
118 | |||||
140 | |||||
180 | |||||
224 | |||||
25 | 140 | M20 | 30 | 14 | 10 |
180 | |||||
224 | |||||
265 | |||||
340 |
替代曆史
2008年 ISO 10069-2：2008 沖壓工具.彈性體壓縮彈簧 第2部分：附件規範
1991年 ISO 10069-2：1991 沖壓工具 彈性體壓縮彈簧 第2部分：附件規範
注：技術數據僅供參考，請以官方原件為準！
