首頁 產品與标準 JIS B 1124 (F3) - 2021 十字槽沉頭自鑽自攻螺釘

十字槽沉頭自鑽自攻螺釘 JIS B 1124 (F3) - 2021

查看供應商 ☆ 收藏

選擇規格尺寸 點擊↓

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

5

6


尺寸單位: mm
日标JIS B1124 (F3) - 2021 JIS1124 1124JIS 十字槽沉頭自鑽自攻螺釘
模型下載
在線制圖

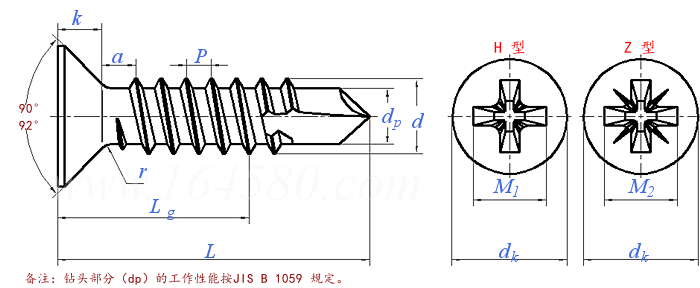

JIS B 1124 (F3) - 2021 十字槽沉頭自鑽自攻螺釘
掃一掃分享
單重計算 公差
公稱長度L
螺紋尺寸
d
ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 5 6
P 螺距
a 最大值
dk 理論值 最大值
實際值 最大值
最小值
k 最大值
r 最大值
槽号
M1 H型 參考
深度 H型 最大值
最小值
M2 Z型 參考
深度 Z型 最大值
最小值
鑽削範圍（闆厚） ≥
≤
1.1 1.3 1.4 1.6 1.8 1.8 1.6 1.8
1.1 1.3 1.4 1.6 1.8 1.8 1.6 1.8
6.3 8.2 9.4 10.4 11.5 12.6 - -
5.5 7.3 8.4 9.3 10.3 11.3 10.0 12.0
5.2 6.9 8 8.9 9.9 10.9 9.4 11.3
1.7 2.35 2.6 2.8 3 3.15 2.8 3.4
1.2 1.4 1.6 2 2.2 2.4 1.2 1.4
1 2 2 2 3 3 2 3
3.2 4.4 4.6 5.2 6.6 6.8 5.1 6.7
2.1 2.4 2.6 3.2 3.3 3.5 2.93 3.26
1.7 1.9 2.1 2.7 2.8 3.0 2.38 2.70
3.2 4.3 4.6 5.1 6.5 6.8 4.8 6.5
2 2.2 2.5 3.05 3.2 3.45 2.75 3.2
1.6 1.75 2.05 2.6 2.75 3.00 2.3 2.75
0.7 0.7 1.75 1.75 1.75 2 1.75 2
1.9 2.25 3.0 4.4 5.25 6 4.4 6
Lg 最小值
- - - - - - - -

替代列表

同版本產品組 (4)

引用參考 (5)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5280 - 2002
自攻螺釘用螺紋
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 3098.5 - 2016
緊固件機械性能 - 自攻螺釘
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
