内六角扳手 [Table 8] ASME B 18.3 - 2003 (R2008)

選擇規格尺寸點擊↓

1/16

5/64

3/32

7/64

1/8

9/64

5/32

3/16

7/32

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1-1/4

1-1/2

1-3/4

2-1/4

2-3/4

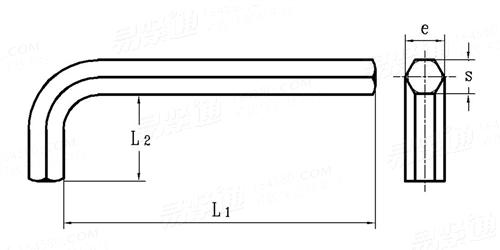

ASME B 18.3 - 2003 (R2008) 内六角扳手 [Table 8]

尺寸單位: inch

美标ASME B18.3 - 2003 (R2008) ASME18.3 18. 内六角扳手 [Table 8]

掃一掃分享

公差美制螺紋極限尺寸米/英制螺紋對照

規格

1/16

5/64

3/32

7/64

1/8

9/64

5/32

3/16

7/32

1/4

5/16

3/8

公稱規格
s	最大值
	最小值
e	最大值
	最小值
L₂	最大值
	最小值
L₁	短款	最大值
		最小值
	長款	最大值
		最小值

0.028	0.035	0.05	0.062	0.078	0.094	0.109	0.125	0.141	0.156	0.188	0.219	0.25	0.312	0.375
0.0280	0.0350	0.0500	0.0625	0.0781	0.0937	0.1094	0.1250	0.1406	0.1562	0.1875	0.2187	0.2500	0.3125	0.3750
0.0275	0.0345	0.0490	0.0615	0.0771	0.0927	0.1079	0.1235	0.1391	0.1547	0.1860	0.2172	0.2485	0.3110	0.3735
0.0314	0.0393	0.0560	0.0701	0.0880	0.1058	0.1238	0.1418	0.1593	0.1774	0.2135	0.2490	0.2845	0.3570	0.4285
0.0300	0.0378	0.0540	0.0680	0.0859	0.1035	0.1210	0.1390	0.1566	0.1745	0.2105	0.2460	0.2815	0.3531	0.4238
0.312	0.438	0.625	0.656	0.703	0.750	0.797	0.844	0.891	0.938	1.031	1.125	1.219	1.344	1.469
0.125	0.250	0.438	0.469	0.516	0.562	0.609	0.656	0.703	0.750	0.844	0.938	1.031	1.156	1.281
1.312	1.312	1.750	1.844	1.969	2.094	2.219	2.344	2.469	2.594	2.844	3.094	3.344	3.844	4.344
1.125	1.125	1.562	1.656	1.781	1.906	2.031	2.156	2.281	2.406	2.656	2.906	3.156	3.656	4.156
2.688	2.766	2.938	3.094	3.281	3.469	3.656	3.844	4.031	4.219	4.594	4.969	5.344	6.094	6.844
2.500	2.578	2.750	2.906	3.094	3.281	3.469	3.656	3.844	4.031	4.406	4.781	5.156	5.906	6.656

規格

7/16

1/2

9/16

5/8

3/4

7/8

1-1/4

1-1/2

1-3/4

2-1/4

2-3/4

公稱規格
s	最大值
	最小值
e	最大值
	最小值
L₂	最大值
	最小值
L₁	短款	最大值
		最小值
	長款	最大值
		最小值

0.438	0.5	0.562	0.625	0.75	0.875	1	1.25	1.5	1.75	2	2.25	2.75	3
0.4375	0.5000	0.5625	0.6250	0.7500	0.8750	1.0000	1.2500	1.5000	1.7500	2.0000	2.2500	2.7500	3.0000
0.4355	0.4975	0.5600	0.6225	0.7470	0.8720	0.9970	1.2430	1.4930	1.7430	1.9930	2.2430	2.7420	2.9920
0.5005	0.5715	0.6420	0.7146	0.8580	1.0020	1.1470	1.4337	1.7204	2.0072	2.2939	2.5807	3.1541	3.4409
0.4944	0.5650	0.6356	0.7080	0.8512	0.9931	1.1350	1.4138	1.6981	1.9825	2.2668	2.5511	3.1187	3.4030
1.594	1.719	1.844	1.969	2.219	2.469	2.719	3.250	3.750	4.250	4.750	5.250	6.250	6.750
1.406	1.531	1.656	1.781	2.031	2.281	2.531	2.750	3.250	3.750	4.250	4.750	5.750	6.250
4.844	5.344	5.844	6.344	7.344	8.344	9.344	11.500	13.500	15.500	17.500	19.500	23.500	25.500
4.656	5.156	5.656	6.156	7.156	8.156	9.156	11.000	13.000	15.000	17.000	19.000	23.000	25.000
7.594	8.344	9.094	9.844	11.344	12.844	14.344	-	-	-	-	-	-	-
7.406	8.156	8.906	9.656	11.156	12.656	14.156	-	-	-	-	-	-	-

替代列表

ASME B 18.3 - 2003(R2008) ASME B 18.3 - 2012

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
