首頁 產品與标準 ASME B 18.6.3 (T22-III) - 2013 四方槽球面圓柱頭螺釘

四方槽球面圓柱頭螺釘 ASME B 18.6.3 (T22-III) - 2013

☆ 收藏

選擇規格尺寸 點擊↓

2#

3#

4#

5#

6#

8#

10#

12#

1/4

5/16

3/8


尺寸單位: inch
美标ASME B18.6.3 (T22-III) - 2013 ASME18.6 四方槽球面圓柱頭螺釘
模型下載
在線制圖

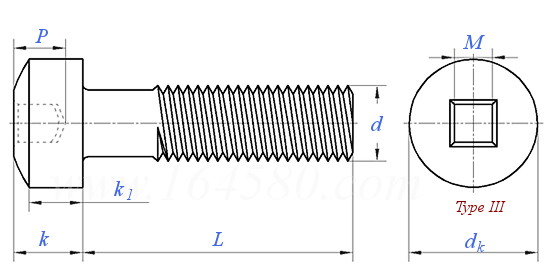

ASME B 18.6.3 (T22-III) - 2013 四方槽球面圓柱頭螺釘
掃一掃分享
公差 美制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 最小破壞扭矩 牌号等級
螺紋尺寸
d
2# 3# 4# 5# 6# 8# 10# 12# 1/4 5/16 3/8
d 公稱
PP
槽号
M 參考
P 最大值
最小值
dk 最大值
最小值
k1 最大值
最小值
k 最大值
最小值
0.0860 0.0990 0.1120 0.1250 0.1380 0.1640 0.1900 0.2160 0.2500 0.3125 0.3750
56 48 40 40 32 32 24 24 20 18 16
00 0 0 1R 1R 2R 2R 3R 3R 4R 4R
0.050 0.070 0.070 0.091 0.091 0.112 0.112 0.133 0.133 0.191 0.191
0.033 0.038 0.038 0.065 0.065 0.075 0.075 0.095 0.095 0.100 0.100
0.028 0.028 0.028 0.050 0.050 0.060 0.060 0.080 0.080 0.085 0.085
0.140 0.161 0.183 0.205 0.226 0.270 0.313 0.357 0.414 0.518 0.622
0.124 0.145 0.166 0.187 0.208 0.250 0.292 0.334 0.389 0.490 0.590
0.062 0.070 0.079 0.088 0.096 0.113 0.130 0.148 0.170 0.211 0.253
0.053 0.061 0.069 0.078 0.086 0.102 0.118 0.134 0.155 0.194 0.233
0.083 0.095 0.107 0.120 0.132 0.156 0.180 0.205 0.237 0.295 0.355
0.066 0.077 0.088 0.100 0.111 0.133 0.156 0.178 0.207 0.262 0.315
①,若以小數規定公稱直徑，應省略小數前和小數點後第四位的零。
②,方槽内壁略帶錐度，以保證插入深量規與有鍍層螺釘凹槽的配合。為使插入深測量深度适用于有塗鍍層的螺釘，制造者在生產（镦頭）時，應為其留出必要的加工餘量。
③,表中的“R”表示正常插入深入。

替代列表

同版本產品組 (6)

采用标準 (2)

工藝相關 (7)

ASME B 18.6.3 (T21) - 2013
開槽球面圓柱頭螺釘 [Table 21] (ASTM F837, F468)
ASME B 18.6.3 (T21+T40) - 2013
開槽球面圓柱頭 AB ABR自攻螺釘
ASME B 18.6.3 (T22-I/T22-IA) - 2013
十字槽球面圓柱頭螺釘
ASME B 18.6.3 (T22-I/T22-IA+T40) - 2013
十字槽球面圓柱頭 AB ABR自攻螺釘
ASME B 18.6.3 (T22-III+T40) - 2013
四方槽球面圓柱頭 AB ABR自攻螺釘
ASME B 18.6.3 (T22-VI) - 2013
梅花槽球面扁圓柱頭螺釘
ASME B 18.6.3 (T22-VI+T40) - 2013
梅花槽球面扁圓柱頭 AB ABR自攻螺釘

引用參考 (14)

GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 197 - 2018
普通螺紋 公差
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5279.2 - 1997
沉頭螺釘 第2部分 十字槽插入深度
螺栓、螺釘和螺柱性能等級及常用牌号及近似牌号（按GB/T3098.1-2010相關規定選擇） 非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！

類似标準及供貨信息 (2)

1 四方槽球面圓柱頭螺釘Table22 [美标]
ASME/ANSI B 18.6.3 - 2010 		四方槽球面圓柱頭螺釘Table22
Square Recessed Raised Cheese Head Machine Screws
2 四方槽球面圓柱頭螺釘 [TABLE 2.2.6-2 III] [美标]
ASME B 18.6.3 (H6B-III) - 2024 		四方槽球面圓柱頭螺釘 [TABLE 2.2.6-2 III]
Square Recessed Raised Fillister Head Machine Screws [TABLE 2.2.6-2 III]
标準編号 / Standard Code： ASME B 18.6.3 (T22-III) - 2013
中文名稱 / Chinese Name： 四方槽球面圓柱頭螺釘
英文名稱 / English Name： Square Recessed Raised Cheese Head Machine Screws
數據來源 / Data Source： 易緊通 YJT Fastener Database（164580.com）
中文頁面 / Chinese Page： 查看中文頁面
English Page： View English Page
Data Source: YJT Fastener Database (164580.com)
Standard: ASME B 18.6.3 (T22-III) - 2013
Chinese Name: 四方槽球面圓柱頭螺釘
English Name: Square Recessed Raised Cheese Head Machine Screws
