首頁 產品與标準 GB 4141.1 - 1984 手柄

手柄 GB 4141.1 - 1984

選擇規格尺寸 點擊↓

4

5

6

8

10

12

16

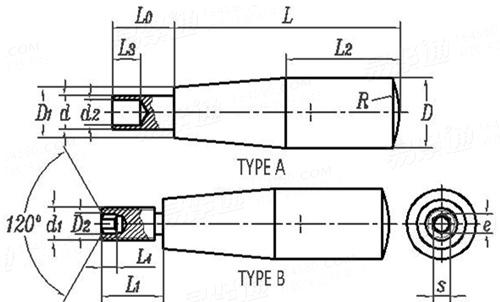

GB 4141.1 - 1984 手柄

尺寸單位: mm
國标GB 4141.1 - 1984 GB4141.1 4141.1GB 手柄
GB 4141.1 - 1984 手柄
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 毛坯直徑
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱直徑
d
4 5 6 8 10 12 16
d 最大值
最小值
d1
L
L1
D
D1
D2
d2
L2
L3
L4
e
s
R
L0
單重≈kg
4.006 5.006 6.006 8.007 10.007 12.009 16.009
3.994 4.994 5.994 7.993 9.993 11.991 15.991
M4 M5 M6 M8 M10 M12 M16
32 40 50 63 80 100 112
8 10 12 14 16 18 20
9 11 13 16 20 25 32
7 8 10 12 15 18 22
2.5 3.1 4 5 6.3 7.5 9.8
2.5 3.5 4 5.5 7 9 12
16 20 25 32 40 50 56
3 4 4 4 5 6 8
2 2.5 3 4 5 6 8
2.3 2.9 3.5 4.6 5.8 6.9 9.2
2 2.5 3 4 5 6 8
12 14 16 20 25 32 40
6,8,10 8,10,12 10,12,14,16 12,14,16,18,20 16,18,20,22,25 20,22,25,28,32 22,25,28,32,36
0.015 0.025 0.047 0.087 0.175 0.262 0.492
①,材料：35，A3；表面處理：噴砂鍍鉻（PS/D·Cr）；鍍鉻抛光（D·L3Cr），氧化（H·Y）；其他技術要求按GB 4141.33-84《操作件技術條件》。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
