彎内爪型鎖緊墊圈 JIS B 1554 (AW) - 2016

選擇規格尺寸 點擊↓

10

12

15

17

20

22

25

28

30

32

35

40

45

50

55

60

65

70

75

80

85

90

95

100

105

110

115

120

125

130

135

140

145

150

155

160

165

170

180

190

200

210

220

230

240

250

260

280

300

320

340

360

380

400

420

440

460

480

500

JIS B 1554 (AW) - 2016 彎内爪型鎖緊墊圈

尺寸單位: mm
日标JIS B1554 (AW) - 2016 JIS1554 1554JIS 彎内爪型鎖緊墊圈

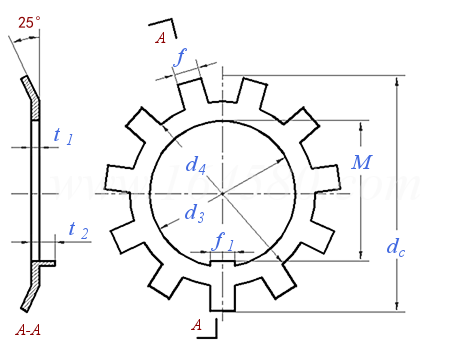

JIS B 1554 (AW) - 2016 彎内爪型鎖緊墊圈
掃一掃分享
公差
公稱直徑
10 12 15 17 20 22 25 28 30 32 35 40 45 50 55
代号 A
B
d3
d4
dc ≈
f1 最大值
M
f
t1 ≈
t2 A
B
/ / AW02 AW03 AW04 AW/22 AW05 AW/28 AW06 AW/32 AW07 AW08 AW09 AW10 AW11
AW00B AW01B AW02B AW03B AW04B AW/22B AW05B AW/28B AW06B AW/32B AW07B AW08B AW09B AW10B AW11B
10 12 15 17 20 22 25 28 30 32 35 40 45 50 55
13.5 17 21 24 26 28 32 36 38 40 44 50 56 61 67
21 25 28 32 36 38 42 46 49 52 57 62 69 74 81
3 3 4 4 4 4 5 5 5 5 6 6 6 6 8
8.5 10.5 13.5 15.5 18.5 20.5 23 26 27.5 29.5 32.5 37.5 42.5 47.5 52.5
3 3 4 4 4 4 5 5 5 5 5 6 6 6 7
1 1 1 1 1 1 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.25 1.5
/ / 3.5 3.5 3.5 3.5 3.75 3.75 3.75 3.75 3.75 3.75 3.75 3.75 5.5
3 3 4 4 4 4 4 4 4 4 4 5 5 5 5
公稱直徑
60 65 70 75 80 85 90 95 100 105 110 115 120 125 130
代号 A
B
d3
d4
dc ≈
f1 最大值
M
f
t1 ≈
t2 A
B
AW12 AW13 AW14 AW15 AW16 AW17 AW18 AW19 AW20 AW21 AW22 AW23 AW24 AW25 AW26
AW12B AW13B AW14B AW15B AW16B AW17B AW18B AW19B AW20B AW21B AW22B AW23B AW24B AW25B AW26B
60 65 70 75 80 85 90 95 100 105 110 115 120 125 130
73 79 85 90 95 102 108 113 120 126 133 137 138 148 149
86 92 98 104 112 119 126 133 142 145 154 159 164 170 175
8 8 8 8 10 10 10 10 12 12 12 12 14 14 14
57.5 62.5 66.5 71.5 76.5 81.5 86.5 91.5 96.5 100.5 105.5 110.5 115 120 125
7 7 8 8 8 8 10 10 10 12 12 12 12 12 12
1.5 1.5 1.5 1.5 1.8 1.8 1.8 1.8 1.8 1.8 1.8 2 2 2 2
5.5 5.5 5.5 5.5 5.8 5.8 5.8 5.8 7.8 7.8 7.8 8 8 8 8
6 6 6 6 6 6 8 8 8 10 10 10 10 10 10
公稱直徑
135 140 145 150 155 160 165 170 180 190 200 210 220 230 240
代号 A
B
d3
d4
dc ≈
f1 最大值
M
f
t1 ≈
t2 A
B
AW27 AW28 AW29 AW30 AW31 AW32 AW33 AW34 AW36 AW38 AW40 AW42 AW44 AW46 AW48
AW27B / / / AW31B AW32B AW33B AW34B AW36B AW38B AW40B / AW44B / AW48B
135 140 145 150 155 160 165 170 180 190 200 210 220 230 240
160 160 171 171 182 182 193 193 203 214 226 238 250 260 270
185 192 202 205 212 217 222 232 242 252 262 282 292 310 312
14 16 16 16 16 18 18 18 20 20 20 24 24 24 24
130 135 140 145 147.5 154 157.5 164 174 184 194 204 213 223 233
14 14 14 14 16 16 16 16 18 18 18 20 20 20 20
2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3
8 10 10 10 10.5 10.5 10.5 10.5 10.5 10.5 10.5 13 13 13 13
10 / / / 12 12 12 12 12 12 12 / 14 / 14
公稱直徑
250 260 280 300 320 340 360 380 400 420 440 460 480 500
代号 A
B
d3
d4
dc ≈
f1 最大值
M
f
t1 ≈
t2 A
B
AW50 AW52 AW56 AW60 AW64 AW68 AW72 AW76 AW80 AW84 AW88 AW92 AW96 AW100
/ AW52B AW56B / / / / / / / / / / /
250 260 280 300 320 340 360 380 400 420 440 460 480 500
290 300 320 340 360 400 420 450 470 490 510 540 560 580
332 342 362 392 420 460 480 510 540 560 580 600 640 650
24 28 28 32 32 32 32 36 36 36 40 40 40 44
243 253 273 293 311 331 351 371 391 411 431 451 471 491
20 24 24 24 24 28 28 32 32 32 36 36 36 40
3 3 3 3 4 4 4 4 4 4 4 4 4 4
13 18 18 18 19 19 19 19 19 19 19 19 19 19
/ 14 14 / / / / / / / / / / /

采用标準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
注：技術數據僅供參考，請以官方原件為準！
