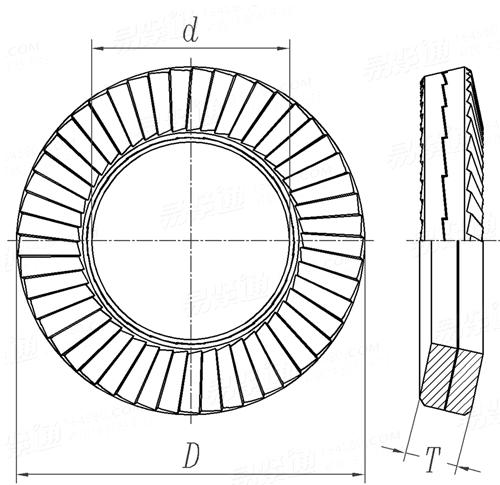

雙疊自鎖墊圈-X系列 YJT 6017

☆ 收藏

選擇規格尺寸點擊↓

M8 5/16

3/8

M10

M12

1/2

M14 9/16

M16 5/8

3/4

M20

同規格，其他部分尺寸不同

尺寸單位: mm

在線制圖

掃一掃分享

公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

适用螺紋

M8
5/16

3/8

M10

M12

1/2

M14
9/16

M16
5/8

3/4

M20

產品型号
d	（毫米）
D	（毫米）
T	（毫米）
百件重(鋼制)≈kg

NLX6	NLX6sp	NLX8	NLX8sp	NLX3/8	NLX10	NLX10sp	NLX12	NLX12sp	NLX1/2	NLX14	NLX16	NLX16sp	NLX3/4	NLX20
6.3	6.3	8.4	8.4	10	10.5	10.5	12.5	12.5	13.2	14.6	16.6	16.6	19.8	20.7
10.8	13.5	13.5	16.6	16.6	16.6	21	19.5	25.4	19.5	23	25.4	30.7	30.7	30.7
1.8	2.2	2.3	2.3	2.7	3	3.5	3.5	4.2	3.6	4.1	4.8	4.8	5.7	6.1
0.07	0.16	0.14	0.25	0.26	0.27	0.62	0.43	1.13	0.42	0.7	0.98	1.78	1.76	1.7

引用參考 (5)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

知識產權與品牌說明： YJT 編碼僅作產品分類、尺寸索引和采購選型參考，不代表產品認證、專利授權或品牌授權。參考品牌、型号僅用于識别同類或兼容產品，相關權利歸其權利人所有。 YJT工業零部件标準編碼體系說明

類似标準及供貨信息 (1)

[德标]
DIN 25201 (washer)

符合 DIN 25201 要求的雙疊自鎖墊圈（碳鋼/不鏽鋼）
Double Fold Self-locking Washer in Accordance with DIN 25201 Requirements（Steel/Stainless Steel）
