一般用途圓鋼釘 YB /T 5002 - 1993

選擇規格尺寸 點擊↓

10

13

16

20

25

30

35

40

45

50

60

70

80

90

100

110

130

150

175

200

YB /T 5002 - 1993 一般用途圓鋼釘

尺寸單位: mm
冶金行業标準YB /T5002 - 1993 YB5002 5002YB 一般用途圓鋼釘
YB /T 5002 - 1993 一般用途圓鋼釘
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
釘長
10 13 16 20 25 30 35 40 45 50
d 重型
标準型
輕型
千件重kg 重型
标準型
輕型
1.1 1.2 1.4 1.6 1.8 2 2.2 2.5 2.8 3.1
1 1.1 1.2 1.4 1.6 1.8 2 2.2 2.5 2.8
0.9 1 1.1 1.2 1.4 1.6 1.8 2 2.2 2.5
0.079 0.12 0.207 0.324 0.511 0.758 1.06 1.56 2.22 3.02
0.062 0.097 0.142 0.242 0.359 0.6 0.86 1.19 1.73 2.42
0.045 0.08 0.119 0.177 0.302 0.473 0.7 0.99 1.34 1.92
釘長
60 70 80 90 100 110 130 150 175 200
d 重型
标準型
輕型
千件重kg 重型
标準型
輕型
3.4 3.7 4.1 4.5 5 5.5 6 6.5 - -
3.1 3.4 3.7 4.1 4.5 5 5.5 6 6.5 -
2.8 3.1 3.4 3.7 4.1 4.5 5 5.5 6 6.5
4.35 5.936 8.298 11.3 15.5 20.87 29.07 39.42 - -
3.56 5 6.75 9.35 12.5 17 24.3 33.3 46.7 -
2.9 4.15 5.71 7.63 10.4 13.7 20 28 38.9 52.1
替代列表
Others YB/T 5002 - 1993 Others YB/T 5002 - 2017

技術條件和引用标準

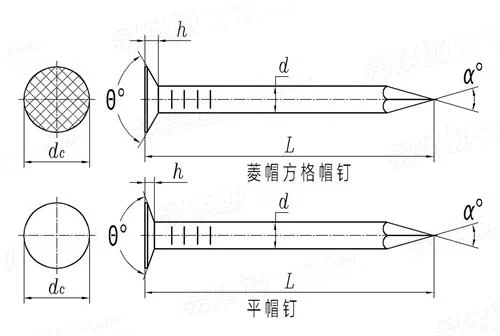

釘杆直徑
圓釘長度
釘帽
釘杆
釘尖
偏心距
技術要求
驗收及包裝
允許偏差應符合 GB 343 的規定。
圓釘長度的允許偏差
10~20：±0.8
＞20~50：±1.2
＞50~200：±1.5
釘帽直徑為 dc ≥ 2d。
釘帽的橢圓度不得超過釘杆公稱直徑的18 %。
釘帽厚度為：g類 h ≥ 0.5d; p類 h ≥ 0.4d。
釘帽錐台角度為：θ≈120°。
g 類圓釘的釘帽上應刻有清楚均勻的菱形方格。
釘帽應圓正， 不允許有顯著的歪斜和裂縫。
釘杆彎曲度不得超過圓釘公稱長度的0.5%, 其10~20 mm 長度的圓釘應目測無顯著的彎曲。
釘杆近帽部分應刻有清楚的齒紋。
圓釘長度 ≤ 45 mm：釘尖角度 ≤ 30°
圓釘長度 ＞ 45 mm：釘尖角度 ≤ 32°
釘尖應為菱形截面，不應有顯著的歪斜
釘帽與釘杆中心線的偏心距不得超過釘杆公稱直徑的 13 %。
① 圓釘用鋼絲的牌号應符合 GB 343的規定。
② 圓釘的抗拉強度應符合 GB 343中制釘用鋼絲的規定。
③ 圓釘應經磨光處理，磨光後的圓釘表面應該是清潔和光亮的井無顯著傷痕。
④ 圓釘的次釘率和廢釘率的總和不得超過 8%；廢釘率規定（圓釘長度 10~20為1.5%；＞20~50為1%；＞20~50為0.5%）
GB 3427

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
