扭轉彈簧 N VI 型 GB /T 1239 (N VI) - 2009

---

• 

  5. 技術要求


      產品應按經規定程序批準的產品圖樣及技術文件制造。

  5.1 材料

  5.1.1 彈簧一般采用下表規定的材料，若需要其他材料時，由供需雙方商定。

  序号	标準号	标準名稱
  1	GB/T 4357-1989	碳素彈簧鋼絲
  2	GB/T 21652	銅及銅合金線材
  3	GB/T 18983	油淬火 - 回火彈簧鋼絲
  4	YB(T) 11	彈簧用不鏽鋼絲
  5	YB/T 5311	重要用途碳素彈簧鋼絲
  6	YS/T 571	铍青銅線




  5.1.2 彈簧材料的質量應符合相應材料标準的有關規定，必須備有材料制造商的質量證明書，并經複驗合格後方可使用。

  5.2 極限偏差等級

      彈簧尺寸與特性的極限偏差分為 1、2、3 三個等級。各項目等級應根據使用需要，分别獨立選定。

  5.3 尺寸參數及極限偏差

  5.3.1 内徑或外徑

      彈簧内徑或外徑的極限偏差按表 3 的規定。

  表 3 （單位：毫米）

  旋繞比 C（C=D/d）	精度等級
  	1	2	3
  4~8	±0.010 D，最小 ±0.15	±0.015 D，最小 ±0.2	±0.025 D，最小 ±0.4
  ＞8~15	±0.015 D，最小 ±0.2	±0.020 D，最小 ±0.3	±0.030 D，最小 ±0.5
  ＞15~22	±0.020 D，最小 ±0.3	±0.030 D，最小 ±0.5	±0.040 D，最小 ±0.7

  5.3.2 自由角度

      彈簧有特性要求時自由角度作參考，無特性要求的彈簧，自由角度的極限偏差按表 4 規定。

  表 4（單位：度）

  有效圈數 n	精度等級
  	1	2	3
  ≤ 3	±8	±10	±15
  ＞3~10	±10	±15	±20
  ＞10~20	±15	±20	±30
  ＞20~30	±20	±30	±40
  注：表中所列極限偏差數值，适用于旋轉比 4 ~ 22 的彈簧。

  5.3.3 自由長度

      有間距彈簧的自由長度 H₀ 的極限偏差按表 5 的規定，五間距彈簧的自由長度僅作參考。

  表 5 （單位：毫米）

  旋繞比 C（C=D/d）	精度等級
  	1	2	3
  4~8	±0.015 H₀，最小 ±0.3	±0.030 H₀，最小 ±0.6	±0.050 H₀，最小 ±1.0
  ＞8~15	±0.020 H₀，最小 ±0.4	±0.040 H₀，最小 ±0.8	±0.070 H₀，最小 ±1.4
  ＞15~22	±0.030 H₀，最小 ±0.6	±0.060 H₀，最小 ±1.2	±0.090 H₀，最小 ±1.8

  5.3.4 扭臂長度

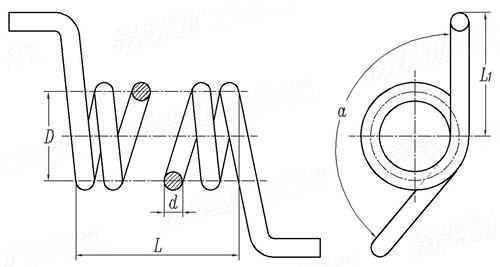

      彈簧扭臂長度的測量部位按圖 1 所示，其極限偏差按表 6 規定。




  圖 1 扭臂長度 L、L₁

  表 6 （單位：毫米）

  材料直徑 d	精度等級
  	1	2	3
  0.5~1	±0.02 L（L₁），最小 ±0.5	±0.03 L（L₁），最小 ±0.7	±0.04 L（L₁），最小 ±1.5
  ＞1~2	±0.02 L（L₁），最小 ±0.7	±0.03 L（L₁），最小 ±1.0	±0.04 L（L₁），最小 ±2.0
  ＞2~4	±0.02 L（L₁），最小 ±1.0	±0.03 L（L₁），最小 ±1.5	±0.04 L（L₁），最小 ±3.0
  ＞4	±0.02 L（L₁），最小 ±1.5	±0.03 L（L₁），最小 ±2.0	±0.04 L（L₁），最小 ±4.0

  5.3.5 扭臂彎曲角度

      5.3.5.1  扭臂彎曲角度 ɑ 如圖 2 所示，其極限偏差按表 7 規定。




  注：扭臂彎曲角度半徑 r 如圖 2 所示，不小于鋼絲直徑 d。

  圖 2 彎曲半徑及彎曲角度





  表 7（單位：度）

  等 級	1	2	3
  ɑ 的極限偏差	±5	±10	±15

  5.4 彈簧特性及極限偏差

  5.4.1 彈簧特性一般不做規定，需要時由需方在圖樣中确定。

  5.4.2 彈簧特性由規定時，在指定扭轉角時的扭矩極限偏差按式（ 1 ）計算：

  扭矩的極限偏差 = ±（計算扭轉角 × ß₁ + ß₂）× T'        ………………………………（ 1 ）

    式中：

          T' —— 彈簧扭轉剛度，單位為 牛毫米每度 [ N * mm/( ° ) ]；

  ß₁ 、ß₂ —— 按表 8 和表 9 的規定。


   表 8

  等 級	1	2	3
  ß₁	0.03	0.05	0.08

  表 9


  圈數	≥ 3~10	≥ 10~20	≥ 20~30
  ß₂	10	15	20

  5.5 熱處理

      彈簧在成形後需經去應力退火處理，用铍青銅線成形的彈簧需進行時效處理，其強度不與考核。

  5.6 表面質量

      彈簧的表面不得由肉眼可見的有害缺陷。

  5.7 表面處理

      彈簧表面處理應在產品圖樣中注明，其處理的介質、方法應符合相應的環境保護法規，但彈簧應盡量避免采用可能導緻氫脆的表面處理方法。

  5.8 其他

      有特殊技術要求時，由供需雙方商定。
