普通型有折斷槽鋼絲螺套 HB 5513 - 1996

選擇規格尺寸點擊↓

2.5

同規格，其他部分尺寸不同

尺寸單位: mm

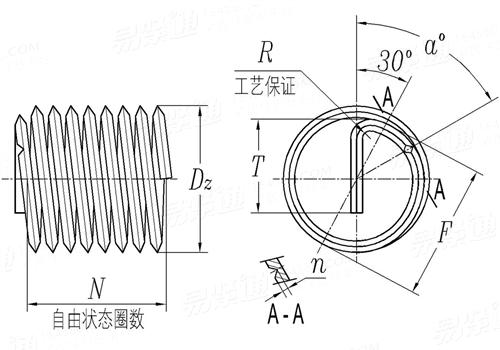

航空HB 5513 - 1996 HB5513 5513HB 普通型有折斷槽鋼絲螺套

掃一掃分享

公差

公稱直徑
D

2.5

P	螺距
D_z	自由狀态外徑	最小值
		最大值
F	引導尺寸	最小值
		最大值
T	安裝柄長度	最小值
		最大值
n	折斷槽深度	最小值
		最大值
α	折斷槽位置	最小值
		最大值
R	安裝柄轉接圓弧	最大值

0.4	0.45	0.5	0.7	0.8	1	1	1.25	1	1.5	1.25	1	1.75	1.5	2
2.62	3.22	3.9	5.16	6.32	7.62	8.72	10.06	9.82	12.52	12.38	12.08	14.68	14.68	17.08
2.76	3.4	4.1	5.36	6.54	7.84	8.94	10.34	10.04	12.8	12.68	12.36	14.98	14.96	17.38
-	-	-	-	-	7.34	8.34	9.66	9.34	11.99	11.66	11.34	14.35	14.03	16.68
-	-	-	-	-	7.61	8.61	9.93	9.61	12.26	11.93	11.61	14.74	14.42	17.07
1.1	1.5	1.9	2.5	3.3	3.9	4.9	5.4	5.9	6.8	7.4	7.9	8.4	8.8	9.8
1.5	2	2.4	3.2	4.1	4.9	5.9	6.6	6.9	8.3	8.6	8.9	10.1	10.3	11.8
0.12	0.13	0.15	0.21	0.24	0.3	0.3	0.38	0.3	0.45	0.38	0.3	0.52	0.45	0.6
0.16	0.18	0.2	0.28	0.32	0.4	0.4	0.5	0.4	0.6	0.5	0.4	0.7	0.6	0.8
40°	40°	40°	40°	40°	40°	40°	40°	40°	40°	40°	40°	30°	30°	30°
90°	90°	90°	90°	90°	90°	80°	80°	80°	80°	80°	80°	70°	70°	70°
0.2	0.3	0.4	0.5	0.6	0.7	0.8	1	1	1.2	1.2	1	1.6	1.2	2

公稱直徑
D

P	螺距
D_z	自由狀态外徑	最小值
		最大值
F	引導尺寸	最小值
		最大值
T	安裝柄長度	最小值
		最大值
n	折斷槽深度	最小值
		最大值
α	折斷槽位置	最小值
		最大值
R	安裝柄轉接圓弧	最大值

1.5	2	1.5	2.5	1.5	2.5	2	1.5	2.5	2	1.5	3	2	1.5	3
16.92	19.34	19.18	21.84	21.48	24.1	23.64	23.48	26.44	26.04	26	28.64	28.54	28.14	32.04
17.2	19.74	19.52	22.24	21.82	24.5	24.04	23.88	27.04	26.64	26.52	29.24	29.14	28.74	32.74
16.03	18.68	18.03	21.33	20.03	23.39	22.68	22.03	25.39	24.73	24.09	28.04	26.74	26.09	31.04
16.42	19.07	18.42	21.72	20.42	23.95	23.07	22.42	25.95	25.3	24.65	28.6	27.3	26.65	31.6
10.8	11.8	12.8	12.7	14.8	14.7	15.8	16.8	16.7	17.8	18.8	17.7	19.8	20.8	20.7
12.3	13.8	14.3	15.2	16.3	17.2	17.8	18.3	19.2	19.8	20.3	20.7	21.8	22.3	23.7
0.45	0.6	0.45	0.75	0.45	0.75	0.3	0.45	0.75	0.6	0.45	0.9	0.6	0.45	0.9
0.6	0.8	0.6	1	0.6	1	0.6	0.6	1	0.8	0.6	1.2	0.8	0.6	1.2
30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°
70°	70°	70°	70°	70°	60°	60°	60°	60°	60°	60°	60°	60°	60°	60°
1.6	2	2	3	3	3	3	3	3	3	3	3	3	3	3

公稱直徑
D

P	螺距
D_z	自由狀态外徑	最小值
		最大值
F	引導尺寸	最小值
		最大值
T	安裝柄長度	最小值
		最大值
n	折斷槽深度	最小值
		最大值
α	折斷槽位置	最小值
		最大值
R	安裝柄轉接圓弧	最大值

2	1.5	3.5	2	1.5	3.5	2	1.5	4	3	2	4	3	2
31.94	31.44	35.56	34.94	34.64	38.56	38.24	37.94	42.36	41.94	41.44	45.46	45.04	44.74
32.56	32.14	36.36	35.74	35.44	39.36	39.04	38.74	43.26	42.84	42.34	46.36	45.94	45.64
29.74	29.09	34.69	32.74	32.09	37.69	35.74	35.09	41.29	40.09	38.79	44.39	43.09	41.79
30.3	29.65	35.25	33.3	32.65	38.25	36.3	35.65	42.1	40.8	39.5	45.1	43.8	42.5
22.8	23.8	22.7	25.8	26.8	25.7	28.8	29.8	27.6	29.7	31.8	30.6	32.7	34.8
24.8	25.3	26.2	27.8	28.3	29.2	30.8	31.3	31.6	32.7	33.8	34.6	35.7	36.8
0.6	0.45	1.05	0.6	0.45	1.05	0.6	0.45	1.2	0.9	0.6	1.2	0.9	0.6
0.8	0.6	1.4	0.8	0.6	1.4	0.8	0.6	1.6	1.2	0.8	1.6	1.2	0.8
30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°	30°
60°	60°	60°	60°	60°	60°	60°	60°	60°	60°	60°	60°	60°	60°
3	3	3	3	3	3	3	3	3	3	3	3	3	3

①,材料：1Cr18N19Ti。
②,技術條件按 HB 5516-96 普通型鋼絲螺套技術條件。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
