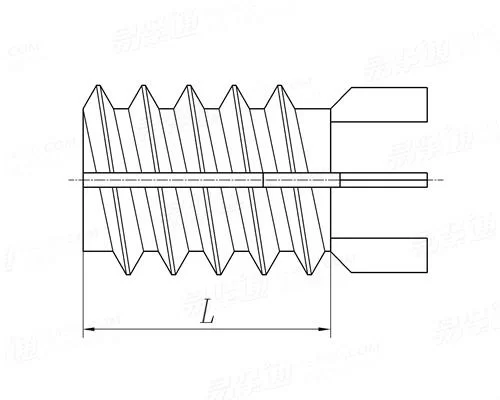

插銷螺套 YJT 5034

查看供應商 ☆ 收藏

選擇規格尺寸點擊↓

CLM5

CLM6

CLM8

CLM10

CLM12

尺寸單位: mm

在線制圖

掃一掃分享

公差

型号

CLM5

CLM6

CLM8

CLM10

CLM12

内螺紋
外螺紋
L
鑽孔鑽頭尺寸
底孔螺紋尺寸
底孔深度

M5×0.8	M6×1.0	M8×1.25	M8×1.0	M10×1.5	M10×1.25	M12×1.75	M12×1.25
M8×1.25	M10×1.25	M12×1.25	M12×1.25	M14×1.5	M14×1.5	M16×1.5	M16×1.5
8	10	12	12	14	14	16	16
6.9	8.8	10.8	10.8	12.8	12.8	14.75	14.75
M8×1.25	M10×1.25	M12×1.25	M12×1.25	M14×1.5	M14×1.5	M16×1.5	M16×1.5
9.5	11.5	13.5	13.5	15.5	15.5	17.5	17.5

引用參考 (4)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 13914 - 2013

沖壓件尺寸公差

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

告訴我在“易緊通”看到，将給您優惠

工熊智能科技（江蘇）有限公司

聯系人：萬麗霞（女士）點擊這裏給我發消息

2885546880 移動電話： 18913825968 電話：400-068-8585；(025)52260815 / 52119158 / 52112158

材料：碳鋼、合金鋼、304、304L、310S、316、316L、317、321、347、雙相鋼2205、2507、2520、904L、410、420、430、431、440、631、蒙乃爾K500、1.4410、1.4501、1.4529、1.4539、1.4547、1.4980；等級：A2-70、A2-80、A3-70、A4-70、A4-80、A5-80、C1-70、C4-70、C1-110、C3-80、8.8級、10.9級\12.9級以上；鍍層：本色、發黑、磷化、鈍化、鍍鋅、達克羅、鋅鎳合金、鍍金、鍍銀等；規格：M3-M72，可按圖定制

[詢價]

知識產權與品牌說明： YJT 編碼僅作產品分類、尺寸索引和采購選型參考，不代表產品認證、專利授權或品牌授權。參考品牌、型号僅用于識别同類或兼容產品，相關權利歸其權利人所有。 YJT工業零部件标準編碼體系說明

标準編号 / Standard Code： YJT 5034
中文名稱 / Chinese Name： 插銷螺套
英文名稱 / English Name： Wire Thread Insert
數據來源 / Data Source： 易緊通 YJT Fastener Database（164580.com）
