首頁 產品與标準 BS 4620 (T5) - 1970 米制冷鍛平頭鉚釘 [Table 5]

米制冷鍛平頭鉚釘 [Table 5] BS 4620 (T5) - 1970

選擇規格尺寸 點擊↓

Φ1

Φ1.2

Φ1.6

Φ2

Φ2.5

Φ3

(Φ3.5)

Φ4

Φ5

Φ6

(Φ7)

Φ8

Φ10

括号内尺寸為非優選

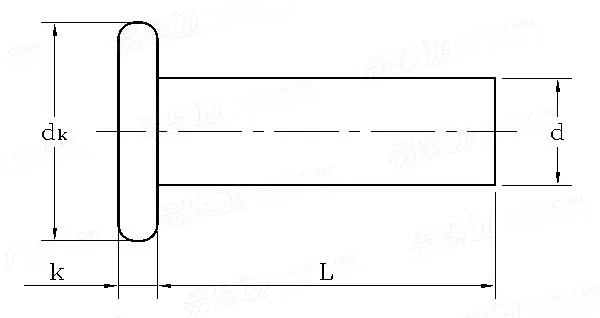

BS 4620 (T5) - 1970 米制冷鍛平頭鉚釘 [Table 5]

尺寸單位: mm
英标BS 4620 (T5) - 1970 BS4620 4620BS 米制冷鍛平頭鉚釘 [Table 5]
BS 4620 (T5) - 1970 米制冷鍛平頭鉚釘 [Table 5]
掃一掃分享
單重計算 公差
公稱直徑
d
Φ1 Φ1.2 Φ1.6 Φ2 Φ2.5 Φ3 (Φ3.5) Φ4 Φ5 Φ6 (Φ7) Φ8 Φ10
d 最大值
最小值
dk
k 0.25d
1.07 1.27 1.67 2.07 2.57 3.07 3.59 4.09 5.09 6.09 7.11 8.11 10.11
0.93 1.13 1.53 1.93 2.43 2.93 3.41 3.91 4.91 5.91 6.89 7.89 9.89
2 2.4 3.2 4 5 6 7 8 10 12 14 16 20
0.25 0.3 0.4 0.5 0.625 0.75 0.875 1 1.25 1.5 1.75 2 2.5

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
